Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- El procedimiento siguiente es para el lado izquierdo.
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
Haga clic aquí .gif)
2. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
3. ACTIVE EL MODO DE SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO
Haga clic aquí
4. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
5. QUITE LA PASTILLA DEL FRENO DE DISCO TRASERO
ADVERTENCIA:

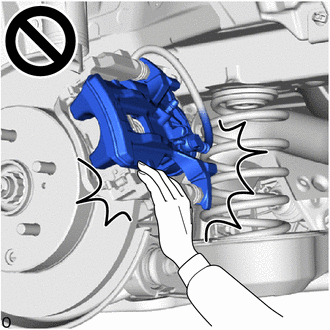

- Después de levantar el conjunto del cilindro del freno de disco trasero,
fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
.png)
- El conjunto del cilindro del freno de disco trasero podría caerse, atrapando los dedos o las manos y provocando lesiones.
|

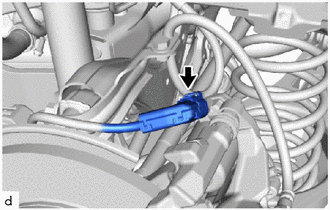

(a) Desconecte el conector del conjunto del cable del freno de estacionamiento n° 2 del conjunto del actuador del freno de estacionamiento. |
|
.png)
|

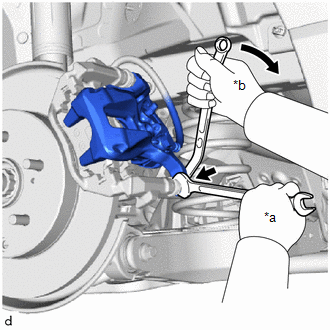

(b) Sostenga el pasador deslizante del cilindro del freno de disco trasero y extraiga el perno. |
|
|
(c) Tire hacia arriba del conjunto del cilindro del freno de disco trasero. |
|

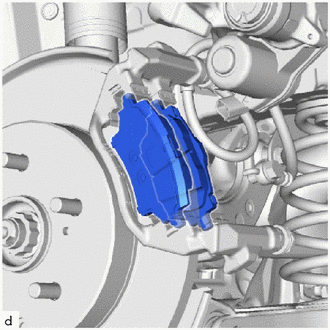

(d) Extraiga del soporte del cilindro del freno de disco trasero las 2 pastillas del freno de disco trasero.
6. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO
(a) Extraiga el calce antichirrido del freno de disco trasero de cada pastilla de freno de disco trasero.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO
*2
CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO
*3
...
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de sustituir las pastillas del freno de disco trasero, puede que el pedal
del freno presente una sensación de holgura debido al es ...
