Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (para HFO-1234yf [R1234yf])

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

3. EXTRAIGA LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR

Haga clic aquí

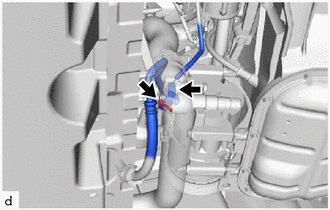

4. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Desconecte el conector.

(b) Extraiga el perno para desconectar el subconjunto de la manguera de descarga del conjunto del compresor con polea.

(c) Quite la junta tórica del subconjunto de la manguera de descarga.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

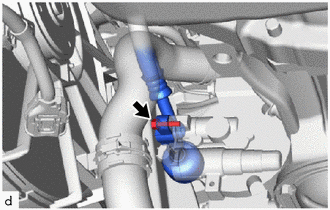

5. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

(a) Extraiga el perno para desconectar el subconjunto de la manguera de aspiración del conjunto del compresor con polea.

(b) Quite la junta tórica del subconjunto de la manguera de aspiración.

AVISO:

Selle la abertura de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y partículas extrañas.

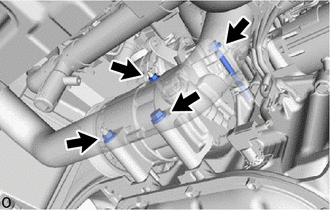

6. EXTRAIGA EL CONJUNTO DEL COMPRESOR CON POLEA

(a) Quite los 2 pernos y las 2 tuercas.

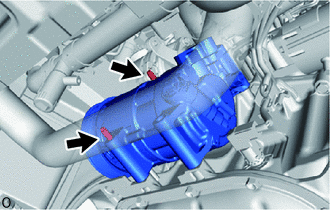

(b) Utilice una llave de cubo E8 "TORX" para extraer los 2 espárragos prisioneros y el conjunto del compresor con polea.

OBSERVACIÓN:

Extraiga el conjunto del compresor con polea del vehículo con el espárrago prisionero que queda en el conjunto del compresor con la polea.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL COMPRESOR CON POLEA *2 SUBCONJUNTO DE LA MANGUERA DE DESCARGA *3 CUBIERTA INFERIOR ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL COMPRESOR CON POLEA (a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: ...
