UBICACIÓN DE LAS PIEZAS

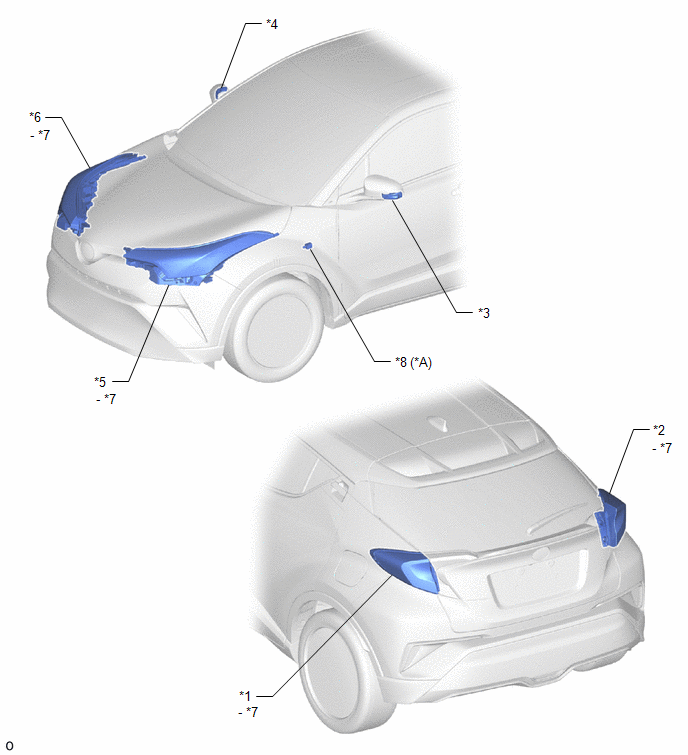

ILUSTRACIÓN

*A

Con control de seguridad de Toyota P

-

-

*1

CONJUNTO IZQUIERDO DE LAS LUCES COMBINADAS TRASERAS

*2

CONJUNTO DERECHO DE LAS LUCES COMBINADAS TRASERAS

*3

CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL

*4

CONJUNTO DERECHO DEL INTERMITENTE LATERAL

*5

CONJUNTO DEL FARO IZQUIERDO

*6

CONJUNTO DEL FARO DERECHO

*7

INTERMITENTE

*8

AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS

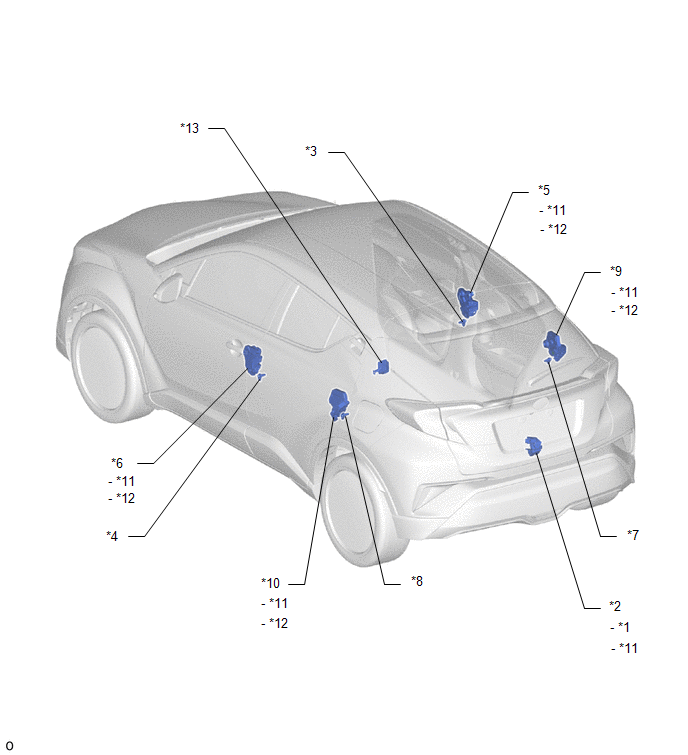

ILUSTRACIÓN

*1

INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL MALETERO

*2

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

*3

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho)

*4

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo)

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*6

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado derecho)

*8

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para el lado izquierdo)

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

*10

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

*11

MOTOR DE BLOQUEO DE LA PUERTA

*12

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS

*13

CONJUNTO DEL RECEPTOR DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS Y EL CONTROL DE LAS PUERTAS

-

-

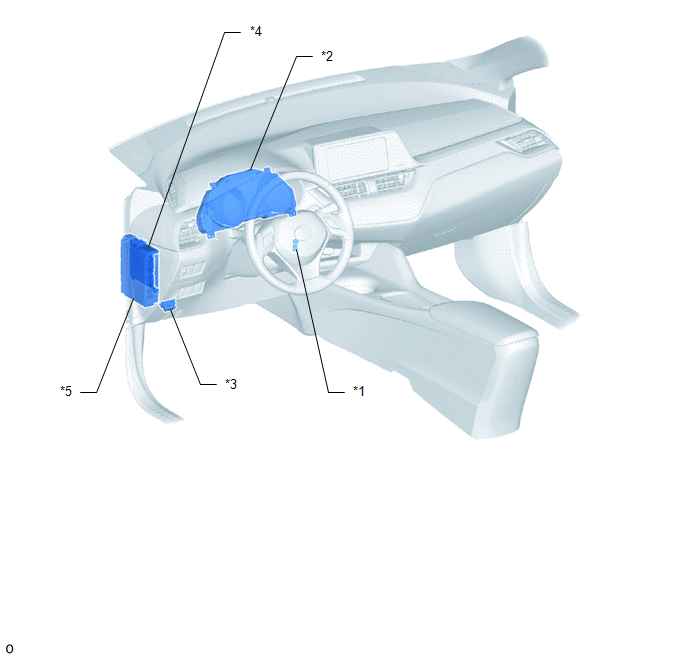

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

DLC3

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-ACC

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE D/L

- RELÉ DE LAS CERRADURAS DE TODAS LAS PUERTAS

- D-DR UNLOCK RELAY

- RELÉ DE DESBLOQUEO DOBLE DE LA PUERTA IZQUIERDA

- RELÉ DE PUERTA DEL MALETERO

-

-
