DESCRIPCIÓN

Si hay un cortocircuito en el circuito de un altavoz, el conjunto del receptor de radio lo detecta y detiene la señal que se envía a los altavoces.

Por lo tanto, no se puede oír sonido procedente de los altavoces aunque no haya ninguna avería en el conjunto del receptor de radio o en los altavoces.

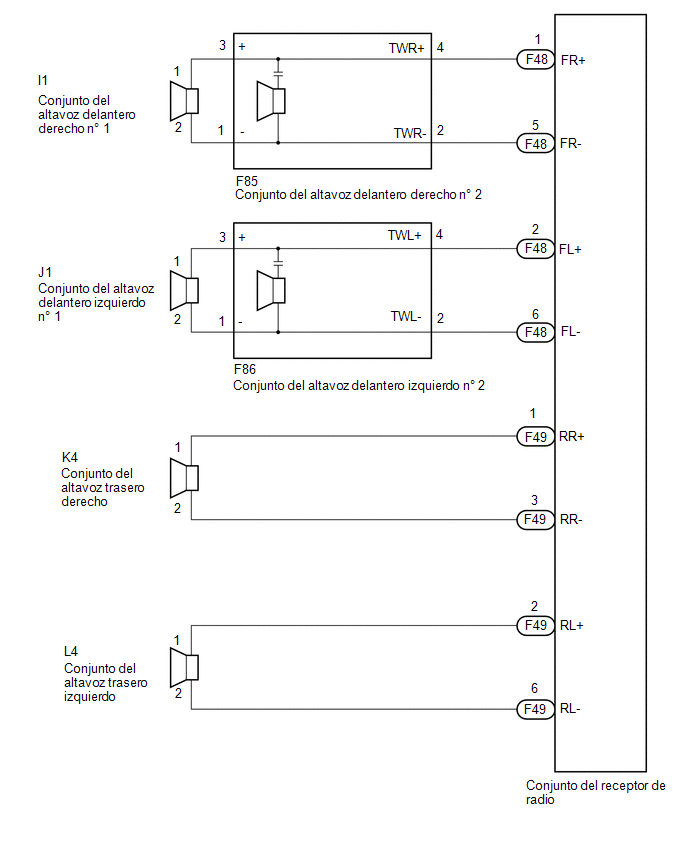

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO - ALTAVOCES)

(a) Desconecte los conectores F48 y F49 del conjunto del receptor de radio.

(b) Desconecte los conectores I1 y J1 del conjunto del altavoz delantero n° 1.

(d) Desconecte los conectores L4 y K4 del conjunto del altavoz trasero.

(e) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
F48-1 (FR+) - F85-4 (TWR+)	Siempre	Inferior a 1 Ω
F48-5 (FR-) - F85-2 (TWR-)	Siempre	Inferior a 1 Ω
F85-3 (+) - I1-1	Siempre	Inferior a 1 Ω
F85-1 (-) - I1-2	Siempre	Inferior a 1 Ω
F48-2 (FL+) - F86-4 (TWL+)	Siempre	Inferior a 1 Ω
F48-6 (FL-) - F86-2 (TWL-)	Siempre	Inferior a 1 Ω
F86-3 (+) - J1-1	Siempre	Inferior a 1 Ω
F86-1 (-) - J1-2	Siempre	Inferior a 1 Ω
F49-1 (RR+) - K4-1	Siempre	Inferior a 1 Ω
F49-3 (RR-) - K4-2	Siempre	Inferior a 1 Ω
F49-2 (RL+) - L4-1	Siempre	Inferior a 1 Ω
F49-6 (RL-) - L4-2	Siempre	Inferior a 1 Ω
F48-1 (FR+) o F85-4 (TWR+) - Masa de la carrocería	Siempre	10 kΩ o superior
F48-5 (FR-) o F85-2 (TWR-) - Masa de la carrocería	Siempre	10 kΩ o superior
F85-3 (+) o I1-1 - Masa de la carrocería	Siempre	10 kΩ o superior
F85-1 (-) o I1-2 - Masa de la carrocería	Siempre	10 kΩ o superior
F48-2 (FL+) o F86-4 (TWL+) - Masa de la carrocería	Siempre	10 kΩ o superior
F48-6 (FL-) o F86-2 (TWL-) - Masa de la carrocería	Siempre	10 kΩ o superior
F86-3 (+) o J1-1 - Masa de la carrocería	Siempre	10 kΩ o superior
F86-1 (-) o J1-2 - Masa de la carrocería	Siempre	10 kΩ o superior
F49-1 (RR+) o K4-1 - Masa de la carrocería	Siempre	10 kΩ o superior
F49-3 (RR-) o K4-2 - Masa de la carrocería	Siempre	10 kΩ o superior
F49-2 (RL+) o L4-1 - Masa de la carrocería	Siempre	10 kΩ o superior
F49-6 (RL-) o L4-2 - Masa de la carrocería	Siempre	10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

2.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

(a) Extraiga el conjunto del altavoz delantero n° 1.

Haga clic aquí

(b) Inspeccione el conjunto del altavoz delantero n° 1

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

3.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

(a) Extraiga el conjunto del altavoz delantero n° 2.

Haga clic aquí

(b) Inspeccione el conjunto del altavoz delantero n° 2

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

4.	SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

(a) Compruebe si la avería desaparece al instalar un altavoz en buen estado.

Haga clic aquí

OK:

La avería desaparece.

OBSERVACIÓN:

Conecte todos los conectores a los conjuntos de los altavoces delanteros n° 2 que habían sido desconectados.
Cuando exista la posibilidad de que el conjunto del altavoz delantero derecho o izquierdo n° 2 esté averiado, compruébelo intercambiándolos entre sí.
Realice la inspección anterior en el lado derecho e izquierdo.

FIN DE LA INSPECCIÓN (EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2 ESTABA DEFECTUOSO)

MAL

5.	INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO

(a) Extraiga el conjunto del altavoz trasero.

Haga clic aquí

(b) Inspeccione el conjunto del altavoz trasero.

Haga clic aquí

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO
