DESCRIPCIÓN

El conjunto del receptor de radio y el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono) están conectados entre sí mediante las líneas de señal de detección de conexión del micrófono.

Mediante este circuito, el conjunto del receptor de radio envía alimentación eléctrica al conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono), y este a su vez envía señales de micrófono al conjunto del receptor de radio y pantalla.

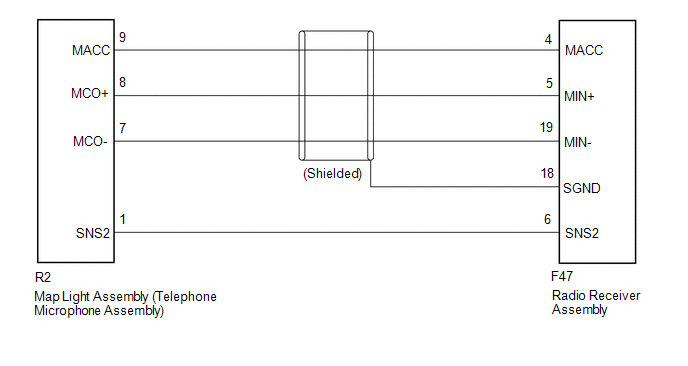

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desenchufe el conector F47 del conjunto del receptor de radio.

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F47-6 (SNS2) - R2-1 (SNS2)

Siempre

Inferior a 1 Ω

F47-4 (MACC) - R2-9 (MACC)

Siempre

Inferior a 1 Ω

F47-5 (MIN+) - R2-8 (MCO+)

Siempre

Inferior a 1 Ω

F47-19 (MIN-) - R2-7 (MCO-)

Siempre

Inferior a 1 Ω

F47-6 (SNS2) o R2-1 (SNS2) - Masa de la carrocería

Siempre

10 kΩ o superior

F47-4 (MACC) o R2-9 (MACC) - Masa de la carrocería

Siempre

10 kΩ o superior

F47-5 (MIN+) o R2-8 (MCO+) - Masa de la carrocería

Siempre

10 kΩ o superior

F47-19 (MIN-) o R2-7 (MCO-) - Masa de la carrocería

Siempre

10 kΩ o superior

F47-18 (SGND) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO

(a) Conecte el conector F47 del conjunto del receptor de radio.

(b) Conecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F47-4 (MACC) - Masa de la carrocería

Interruptor de encendido en posición ACC

4 a 6 V

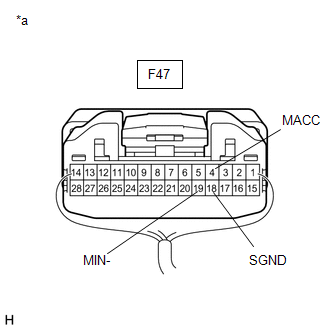

*a

Componente conectado al mazo de cables

(conjunto del receptor de radio)

(d) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F47-18 (SGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F47-19 (MIN-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO

OK

3.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Extraiga el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 Ω

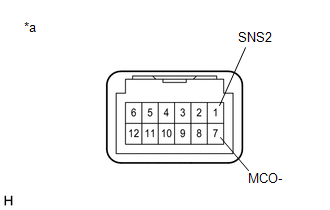

*a

Componente no conectado al mazo de cables

(conjunto de la luz de lectura de mapas [conjunto del micrófono del teléfono])
MAL

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

OK

4.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Conecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(b) Coloque el interruptor de encendido en posición ACC.

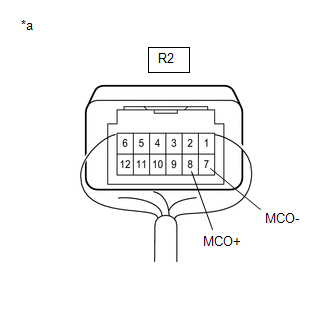

(c) Conecte un osciloscopio a los terminales 8 (MCO+) y 7 (MCO-) del conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

*a

Componente conectado al mazo de cables

(conjunto de la luz de lectura de mapas [conjunto del micrófono del teléfono])

(d) Compruebe la forma de onda del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono) con la ayuda de un osciloscopio.

Resultado:

Resultado

Vaya a

Se emite una forma de onda sincronizada con la entrada de voz al conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

A

No se emite una forma de onda sincronizada con la entrada de voz al conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

B
A

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

B

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)
