Toyota CH-R Manual de Taller: Los interruptores del panel no funcionan

Toyota CH-R Manual de Taller / Audio / VÍdeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Los interruptores del panel no funcionan

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte el apartado Precauciones del sistema audiovisual.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES DEL PANEL

(a) Verifique si alrededor de los botones hay objetos extraños que pudieran impedir su funcionamiento.

OK:

No hay partículas extrañas.

MAL

ELIMINE CUALQUIER MATERIA EXTRAÑA QUE ENCUENTRE
OK

2.

COMPRUEBE LOS INTERRUPTORES DEL PANEL (COMPROBACIÓN DE FUNCIONAMIENTO)

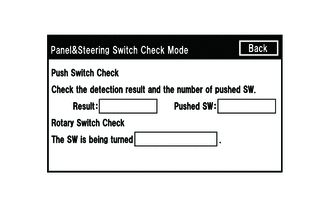

(a) Acceda a la pantalla "Panel & Steering Switch Check Mode". Consulte la comprobación del interruptor del volante y del panel en la comprobación del funcionamiento.

Haga clic aquí

(b) Pulse el interruptor defectuoso y verifique si se visualiza correctamente su estado.

OK:

Se muestra correctamente el estado del interruptor al accionarlo.

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
