Toyota CH-R Manual del propetario: Neumáticos

Sustituya o gire los neumáticos teniendo en cuenta el plan de mantenimiento y el desgaste de los mismos.

Comprobación de los neumáticos

Revise que se observen los indicadores de desgaste de la banda de rodadura en los neumáticos. Revise también que los neumáticos no presentan un desgaste desigual, como un desgaste excesivo en un lateral de la banda de rodadura.

Revise el estado del neumático de repuesto y la presión si no se ha rotado.

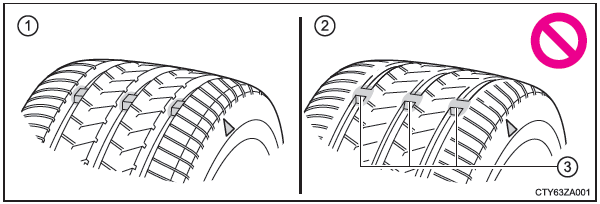

Toyota CH-R. Comprobación de los neumáticos

  1. Banda de rodadura nueva
  2. Banda de rodadura usada
  3. Indicador de desgaste de la banda de rodadura
    La ubicación de los indicadores de desgaste de la banda de rodadura se muestra por medio de la marca "TWI" o "Δ", etc., que aparece en relieve en el flanco de cada neumático.

    Sustituya los neumáticos si se observan los indicadores de desgaste de la banda de rodadura en alguno de ellos.

Rotación de neumáticos

Lleve a cabo la rotación de los neumáticos en el orden indicado.

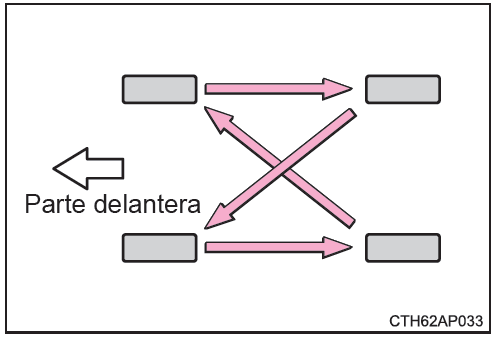

Excepto para vehículos con un neumático de repuesto de tamaño estándar

Toyota CH-R. Rotación de neumáticos

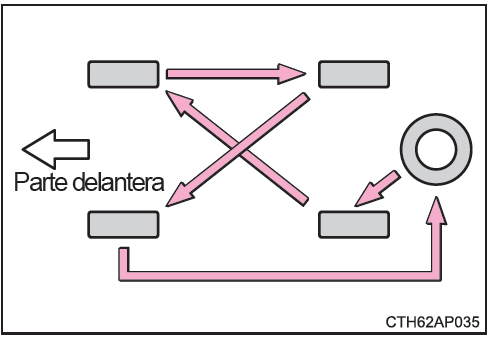

Vehículos con un neumático de repuesto de tamaño estándar

Toyota CH-R. Rotación de neumáticos

Modelos de dos ruedas motrices: Para igualar el desgaste de los neumáticos y prolongar su vida útil, Toyota recomienda rotar los neumáticos cada 10.000 km (6.000 millas) aproximadamente.

Modelos de cuatro ruedas motrices: Para igualar el desgaste de los neumáticos y prolongar su vida útil, Toyota recomienda rotar los neumáticos cada 5.000 km (3.000 millas) aproximadamente.

Sistema de aviso de la presión de los neumáticos

Su vehículo dispone de un sistema de aviso de la presión de los neumáticos que utiliza válvulas y transmisores de aviso de la presión de los neumáticos para detectar una presión de inflado baja antes de que surjan problemas graves.

Si la presión de los neumáticos cae por debajo de un nivel predeterminado, se avisa al conductor mediante una luz de aviso.

◆ Instalación de válvulas y transmisores de aviso de la presión de los neumáticos

A sustituir los neumáticos o las ruedas, también hay que instalar las válvulas y los transmisores de aviso de la presión de los neumáticos.

Cuando se instalan válvulas y transmisores de aviso de la presión de los neumáticos nuevos, hay que registrar códigos de identificación nuevos en el ordenador de aviso de la presión de los neumáticos e inicializar el sistema de aviso de la presión de los neumáticos. Solicite a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable que registre los códigos de identificación de las válvulas y los transmisores de aviso de la presión de los neumáticos.

◆ Inicialización del sistema de aviso de la presión de los neumáticos

Si se cambia el tamaño de los neumáticos, debe inicializarse el sistema de aviso de la presión de los neumáticos.

Cuando se inicializa el sistema de aviso de la presión de los neumáticos, se establece la presión de inflado de los neumáticos actual como presión de referencia.

■ Cómo inicializar el sistema de aviso de la presión de los neumáticos

  1. Estacione el vehículo en un lugar seguro y coloque el interruptor del motor en la posición "LOCK" (vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos con sistema de llave inteligente).

    La inicialización no puede llevarse a cabo con el vehículo en movimiento.

  2. Ajuste la presión de inflado de los neumáticos al nivel de presión de inflado de los neumáticos en frío especificado.  Asegúrese de ajustar la presión de los neumáticos al nivel de presión de inflado de los neumáticos en frío especificado. El sistema de aviso de la presión de los neumáticos funcionará basándose en este nivel de presión.
  3. Coloque el interruptor del motor en la posición "ON" (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos con sistema de llave inteligente). Vehículos con pantalla monocromática
  4. Pulse el interruptor "DISP" hasta que aparezca .  Pulse y mantenga pulsado el interruptor "DISP" para acceder al modo de ajuste.
  5. Pulse el interruptor "DISP" hasta que aparezca el menú del sistema de aviso de la presión de los neumáticos.

    Mantenga pulsado el interruptor "DISP" para visualizar el menú.

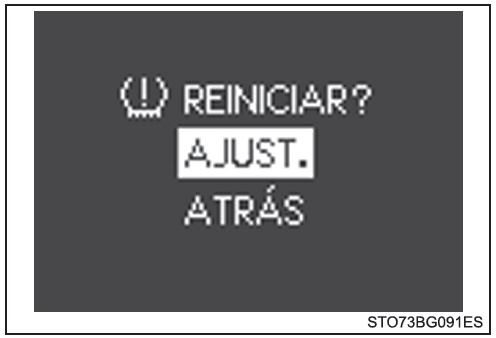

  6. Mantenga pulsado el interruptor "DISP" mientras el cursor está en "AJUST." para inicializar el sistema.

    Cuando se completa la inicialización, la luz de aviso de la presión de los neumáticos parpadeará 3 veces.

Vehículos con pantalla en color

Toyota CH-R. Vehículos con pantalla en color

  1. Pulse "<" o ">" en el interruptor de control de los contadores para seleccionar .

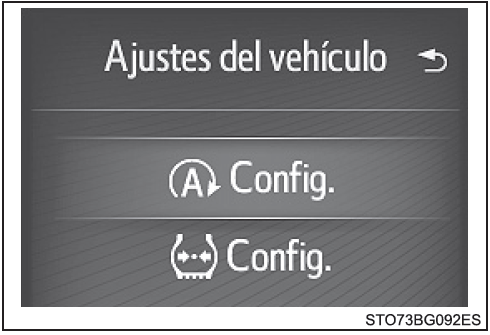

  2. Pulse "" o "" en el interruptor de control de los contadores para seleccionar "Ajustes del vehículo" y después pulse para visualizar el menú.
  3. Pulse "" o "" en el interruptor de control de los contadores para seleccionar y después mantenga pulsado .

Toyota CH-R. Vehículos con pantalla en color

  1. Cuando se completa la inicialización, se visualiza un mensaje en el visualizador de información múltiple y la luz de aviso de la presión de los neumáticos parpadeará 3 veces.

◆ Registro de los códigos de identificación

La válvula y el transmisor de aviso de la presión de los neumáticos dispone de un código de identificación único. Al sustituir la válvula y el transmisor de aviso de la presión de los neumáticos, es necesario registrar el código de identificación. Solicite a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable que registre el código de identificación.

■ Cuándo deben cambiarse los neumáticos del vehículo

Es necesario cambiar los neumáticos si:

  • Se observan los indicadores de desgaste de la banda de rodadura en un neumático.
  • Presentan deterioros: cortes, hendiduras o grietas lo suficientemente profundos como para dejar la estructura al descubierto, así como combas indicativas de daños internos
  • El neumático se desinfla en repetidas ocasiones o no se puede reparar correctamente debido al tamaño o ubicación de un corte o demás daños Si tiene dudas, póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

■ Sustitución de los neumáticos y las ruedas

Si el código de identificación de la válvula y el transmisor de aviso de la presión de los neumáticos no está registrado, el sistema de aviso de la presión de los neumáticos no funcionará correctamente. Tras circular durante unos 20 minutos, la luz de aviso de la presión de los neumáticos parpadea durante 1 minuto y permanece encendida para indicar que el sistema no funciona correctamente.

■ Vida útil del neumático

Cualquier neumático que supere los 6 años deberá ser revisado por un mecánico cualificado, aunque se haya utilizado poco o nunca o no presente daños evidentes.

■ Comprobaciones rutinarias de la presión de inflado de los neumáticos

El sistema de aviso de la presión de los neumáticos no sustituye las comprobaciones rutinarias de la presión de inflado de los neumáticos. Asegúrese de comprobar la presión de inflado de los neumáticos como parte de la rutina de las comprobaciones diarias del vehículo.

■ Si la banda de rodadura de neumáticos para nieve se desgasta por debajo de 4 mm (0,16 pul.)

Los neumáticos perderán totalmente su eficacia en la nieve.

■ Situaciones en las que el sistema de aviso de la presión de los neumáticos podría no funcionar correctamente

  • El sistema de aviso de la presión de los neumáticos podría no funcionar correctamente en los siguientes casos.
  • Si no se emplean ruedas originales de Toyota.
  • Si se ha sustituido un neumático por otro que no es un neumático OE (Equipo Original).
  • Si se ha sustituido un neumático por otro que no es del tamaño especificado.
  • Si se han instalado cadenas para los neumáticos, etc.
  • Si se ha instalado un neumático run-flat auxiliar.
  • Si se ha dotado a las ventanillas de un tinte que afecta a las ondas de radio.
  • Si hay mucha nieve o hielo en el vehículo, especialmente alrededor de las ruedas o de los alojamientos de las ruedas.
  • Si la presión de inflado de los neumáticos es muy superior al nivel especificado.
  • Si se utilizan ruedas sin válvulas ni transmisores de aviso de presión de los neumáticos.
  • Si el código de identificación de las válvulas y los transmisores de aviso de la presión de inflado de los neumáticos no está registrado en el ordenador de aviso de la presión de inflado de los neumáticos.
  • El rendimiento puede verse afectado en las siguientes situaciones.
  • Cerca de una torre de TV, planta eléctrica, gasolinera, emisora de radio, pantalla gigante, aeropuerto u otra instalación que genere ondas radioeléctricas potentes o ruido eléctrico.
  • Cuando lleve consigo una radio portátil, un teléfono móvil u otro dispositivo de comunicación inalámbrico.
  • Cuando el vehículo está estacionado, el tiempo que tarda el aviso en activarse o desactivarse podría prolongarse.
  • Cuando la presión de inflado de los neumáticos disminuye rápidamente, por ejemplo cuando un neumático ha estallado, el aviso podría no funcionar.

■ Funcionamiento de la inicialización

  • Asegúrese de llevar a cabo la inicialización después de ajustar la presión de inflado de los neumáticos.

    Asimismo, asegúrese de que los neumáticos estén fríos antes de llevar a cabo la inicialización o el ajuste de la presión de inflado de los neumáticos.

  • Si coloca accidentalmente el interruptor del motor en la posición "LOCK" (vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos con sistema de llave inteligente) durante la inicialización, no es necesario pulsar el interruptor de reinicio otra vez, puesto que la reinicialización volverá a comenzar de forma automática cuando el interruptor del motor vuelva a ponerse en el modo IGNITION ON (vehículos con sistema de llave inteligente) o en la posición "ON" (vehículos sin sistema de llave inteligente).
  • Si pulsa accidentalmente el interruptor de reinicio cuando la inicialización no sea necesaria, ajuste la presión de inflado de los neumáticos al nivel especificado cuando los neumáticos estén fríos y lleve a cabo de nuevo la inicialización.

■ Prestaciones del sistema de aviso de la presión de los neumáticos

El aviso del sistema de aviso de la presión de los neumáticos varía en función de las condiciones existentes cuando se inicializó. Por este motivo, puede que el sistema emita un aviso aunque la presión de los neumáticos no haya alcanzado un nivel lo suficientemente bajo o sea mayor que la que había configurada cuando se inicializó el sistema.

■ Cuando falla la inicialización del sistema de aviso de la presión de los neumáticos

La inicialización puede completarse unos minutos después. Sin embargo, en los siguientes casos, los ajustes no se han guardado, por lo que el sistema no funcionará correctamente. Si no se logran guardar los ajustes de la presión de inflado de los neumáticos tras varios intentos, lleve el vehículo a revisar a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable lo antes posible.

  • Al accionar la inicialización del sistema, la luz de aviso de la presión de los neumáticos no parpadea 3 veces y el mensaje de ajuste no aparece en el visualizador de información múltiple.
  • Tras conducir durante un cierto periodo de tiempo desde que finalizó la inicialización, la luz de aviso se enciende tras parpadear durante 1 minuto.

■ Registro de los códigos de identificación

Es posible registrar los códigos de identificación de la válvula de aviso de presión de los neumáticos de dos juegos de ruedas.

Al sustituir neumáticos normales por neumáticos de nieve no será necesario registrar los códigos de identificación si los códigos de identificación de las ruedas tanto de los neumáticos normales como de los neumáticos de nieve se han registrado de antemano.

Para obtener información sobre el cambio de los códigos de identificación, pregunte lo antes posible a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.



ADVERTENCIA

■ Al revisar o cambiar los neumáticos Respete las siguientes precauciones para evitar accidentes.

En caso contrario, podrían producirse daños en alguna parte del tren de transmisión u originarse características de maniobrabilidad peligrosas, con el consiguiente riesgo de accidente y de lesiones graves e incluso mortales.

  • No mezcle neumáticos de distintos fabricantes o modelos o con dibujos de la banda de rodadura diferentes.

    Tampoco mezcle neumáticos con grados de desgaste de la banda de rodadura muy distintos.

  • No utilice tamaños de neumáticos distintos de los recomendados por Toyota.
  • No mezcle neumáticos con diseños diferentes (radiales, de estructura diagonal cinturada o de capas sesgadas).
  • No mezcle neumáticos de verano, de nieve y para todo el año.
  • No utilice neumáticos que hayan sido utilizados en otro vehículo.

    No utilice neumáticos si no sabe cómo se utilizaron previamente.

  • Vehículos con un neumático de repuesto compacto: No remolque si el vehículo tiene un neumático de repuesto compacto instalado.

Al inicializar el sistema de aviso de la presión de los neumáticos No inicialice el sistema de aviso de la presión de los neumáticos sin antes ajustar la presión de inflado de los neumáticos al nivel especificado. De lo contrario, la luz de aviso de la presión de los neumáticos podría no encenderse aunque la presión de inflado de los neumáticos sea baja, o podría encenderse cuando la presión de inflado de los neumáticos es normal.



AVISO

■ Reparación o sustitución de neumáticos, ruedas, válvulas y transmisores de aviso de la presión de los neumáticos y tapas de las válvulas de los neumáticos

  • Para desmontar o montar ruedas, neumáticos o válvulas y transmisores de aviso de la presión de los neumáticos, póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable, puesto que las válvulas y transmisores de aviso de la presión de los neumáticos podrían resultar dañados si no se manipulan correctamente.
  • Asegúrese de instalar las tapas de las válvulas de los neumáticos. Si las tapas de las válvulas de los neumáticos no están instaladas, podría introducirse agua en la válvulas de aviso de la presión de los neumáticos y atascarse.
  • Al sustituir las tapas de las válvulas de los neumáticos, no utilice unas distintas de las especificadas. La tapa podría atascarse.

■ Conducción por carreteras en mal estado Tenga especial cuidado al conducir por carreteras con superficies sueltas o con baches.

Estas condiciones pueden provocar pérdidas en la presión de inflado de los neumáticos y reducir su capacidad de amortiguación. Además, la conducción por carreteras irregulares pude deteriorar los neumáticos y dañar las ruedas y la carrocería del vehículo.

■ Para evitar daños en las válvulas y los transmisores de aviso de la presión de los neumáticos Cuando se repara un neumático con pasta sellante líquida, es posible que la válvula y el transmisor de aviso de la presión del neumático no funcionen correctamente. Si se emplea pasta sellante líquida, póngase en contacto lo antes posible con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado, un taller fiable o cualquier otro taller de servicio cualificado. Después de utilizar pasta sellante líquida, asegúrese de cambiar la válvula y el transmisor de aviso de la presión del neumático cuando repare o sustituya el neumático.

■ Si la presión de inflado de los neumáticos disminuye durante la conducción No siga circulando, ya que podría estropear los neumáticos y las rueda

    Compartimento del motor
      Depósito de líquido del lavador Depósito de refrigerante del motor Cajas de fusibles Termocambiador intermedio Tapa de relleno de aceite de motor Varilla de medición del nivel de ...

    Presión de inflado de los neumáticos
    Asegúrese de mantener la presión de inflado de los neumáticos correcta. La presión de inflado de los neumáticos deberá comprobarse al menos una vez al mes. No obstante, Toyota recomienda compr ...
