INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (ACT-) - 3 (D+)

Desbloqueada

Inferior a 1 Ω

2 (ACT-) - 3 (D+)

Bloqueada

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto de la cerradura de la puerta del maletero.

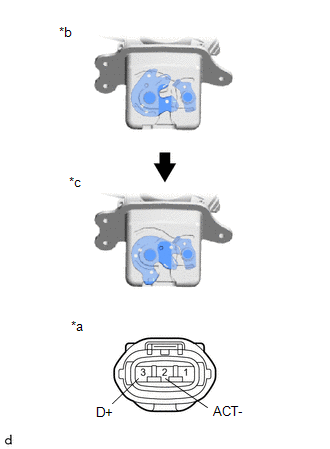

*a

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta del maletero)

*b

Bloquear

*c

Desbloquear
