EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con guarnición de la bandeja para equipaje)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA CUBIERTA (con cubierta)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO
Haga clic aquí
4. EXTRAIGA EL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO
Haga clic aquí
5. EXTRAIGA EL EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
6. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO
Haga clic aquí
7. EXTRAIGA LA CUBIERTA DE LA CERRADURA DE LA PUERTA DEL MALETERO
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO
(a) Desconecte el conector.

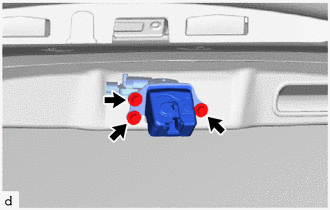

(b) Quite los 3 pernos y el conjunto de la cerradura de la puerta del maletero. |
|
