Toyota CH-R Manual de Taller: Diagrama Del Sistema

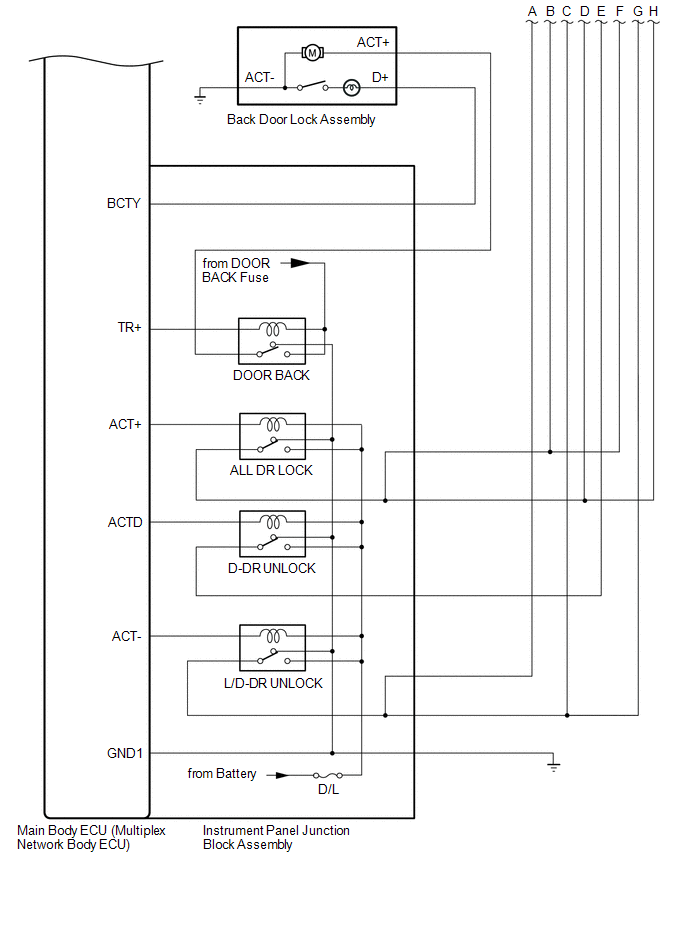

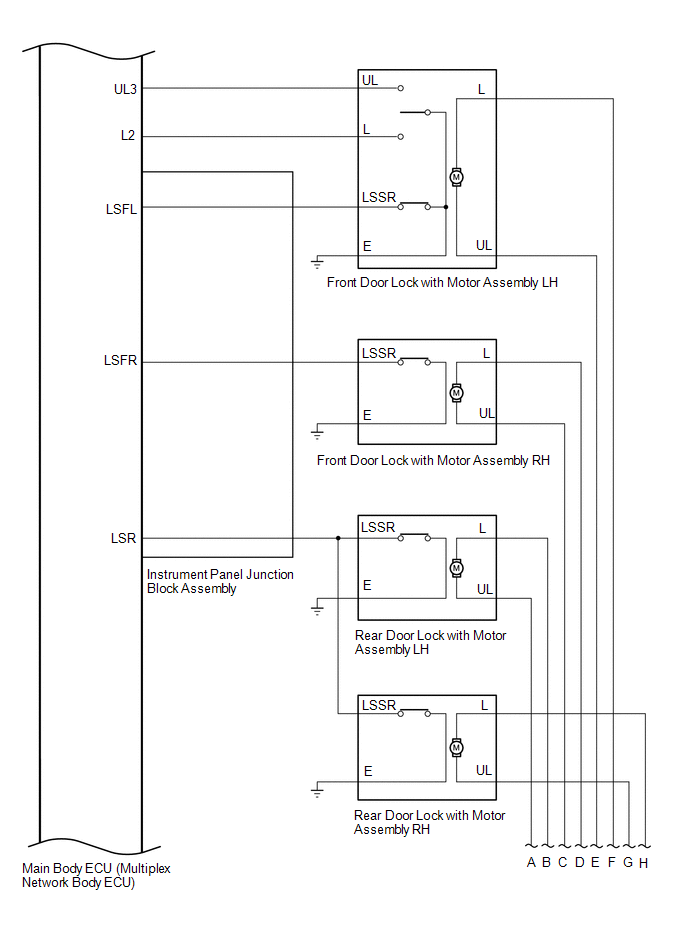

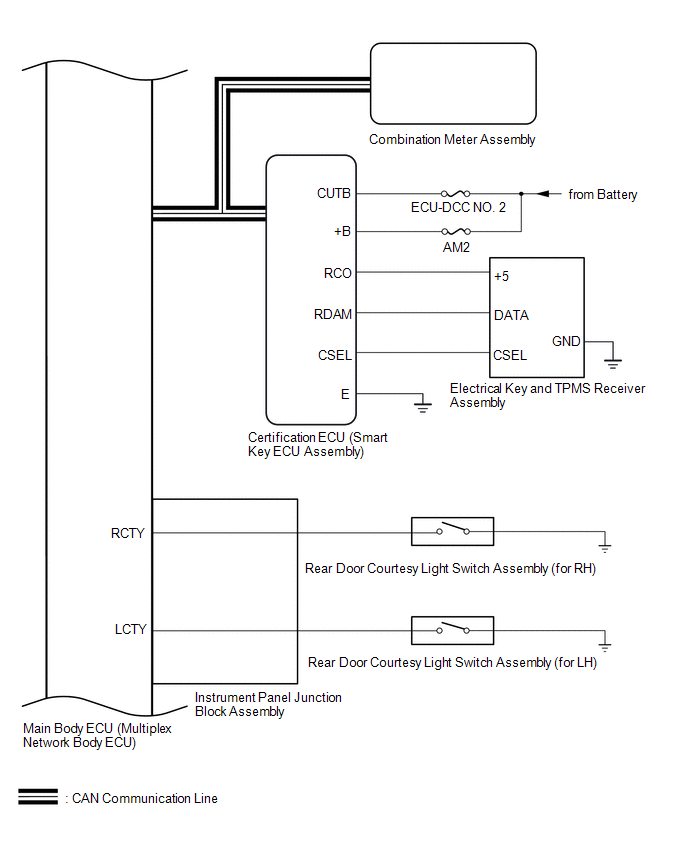

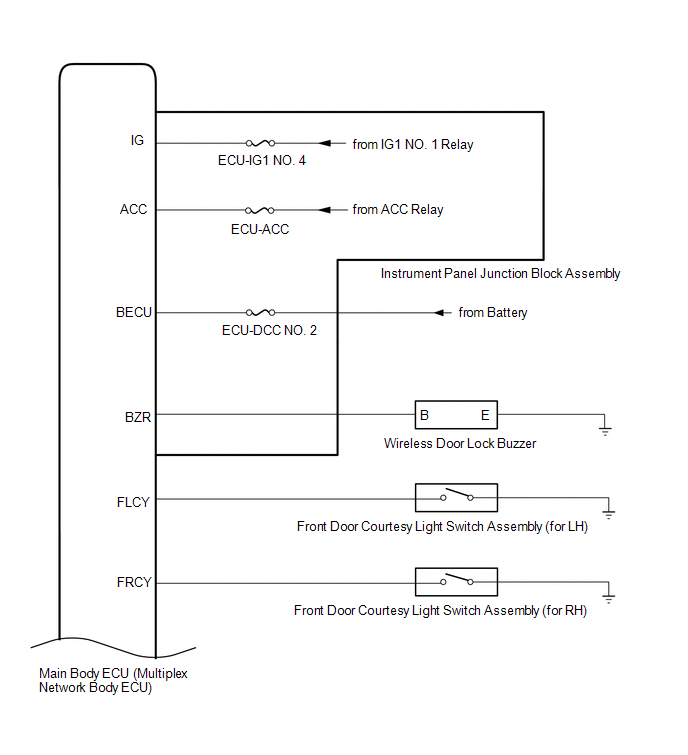

DIAGRAMA DEL SISTEMA
Sistema inalámbrico de cierre centralizado de puertas
Tabla de comunicaciones
|
Emisor |
Receptor |
Señal |
Tubería |
|---|---|---|---|
|
ECU de certificación (Conjunto de la ECU de la llave inteligente) |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Señal del sistema inalámbrico de bloqueo / desbloqueo de las puertas |
CAN |
|
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Conjunto del juego de instrumentos |
Señal de solicitud de la luz de emergencia del sistema inalámbrico de cierre centralizado de puertas |
CAN |
