INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

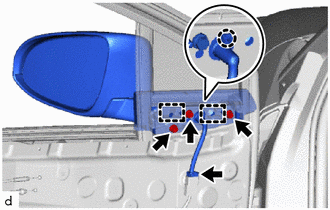

1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

(a) Enganche las guías y la garra para instalar el conjunto del espejo retrovisor exterior.

(b) Coloque los 3 pernos.

Torque:

Fabricados por TMMT :

5.5 N·m {56 kgf·cm, 49 in·lbf}

Fabricados por TMC :

8.0 N·m {82 kgf·cm, 71 in·lbf}

(c) Conecte el conector.

2. COLOQUE LA JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

Haga clic aquí

3. INSTALE EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

5. INSTALE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

7. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)

Haga clic aquí

8. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

9. INSTALE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

10. INSPECCIONE EL SISTEMA ELÉCTRICO DE CONTROL DE LOS RETROVISORES

Haga clic aquí
