INSPECCIÓN

PROCEDIMIENTO

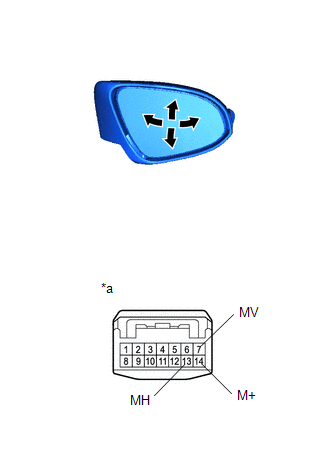

1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

(a) Compruebe el funcionamiento de la superficie del espejo.

(1) Aplique tensión y compruebe el funcionamiento del conjunto del espejo retrovisor exterior izquierdo.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal 7 (MV)

Terminal negativo de la batería (-) → Terminal 14 (M+)

Sube

Terminal positivo de la batería (+) → Terminal 14 (M+)

Terminal negativo de la batería (-) → Terminal 7 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 13 (MH)

Terminal negativo de la batería (-) → Terminal 14 (M+)

Gira a la derecha

Terminal positivo de la batería (+) → Terminal 14 (M+)

Terminal negativo de la batería (-) → Terminal 13 (MH)

Gira a la izquierda

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

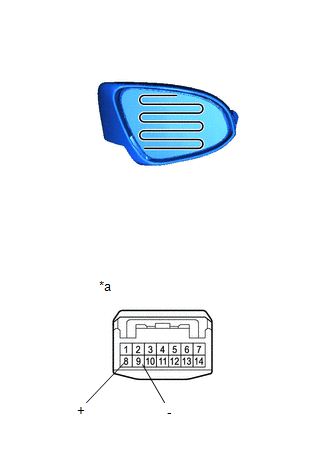

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

8 (+) - 9 (-)

25°C (77°F)

8.5 a 11.5 Ω

Si el resultado no es el especificado, compruebe el espejo exterior izquierdo.

(2) Conecte un cable del terminal positivo (+) de la batería al terminal 8, y el terminal negativo (-) de la batería al terminal 9, y compruebe a continuación si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, compruebe el espejo exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

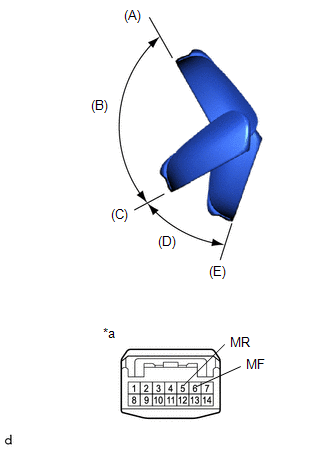

(c) Compruebe el funcionamiento del espejo replegable. (Con espejo de repliegue eléctrico)

AVISO:

  • Cada vez que vaya a comprobar otra posición del espejo, desconecte y vuelva a conectar la batería.
  • No se puede cambiar manualmente la posición del espejo cuando la batería está conectada. Para cambiar manualmente la posición del espejo, es necesario desconectar primero la batería.
  • Si el motor se mantiene activado, incluso cuando después de la comprobación de posición de cada espejo, podría provocar una avería en el motor. Asegúrese de desconectar la batería inmediatamente después de realizar la comprobación de posición de cada espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior izquierdo.

(2) Para cada posición: Desconecte la batería, fije la posición del espejo con la mano, conecte la batería y compruebe el movimiento del espejo replegable.

OK:

Conexión de la batería

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición adelantada (A)

Se mueve de (A) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición adelantada (A)

No se mueve

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición entre la posición adelantada (A) y la posición de conducción (C)

Se mueve de (B) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición entre la posición adelantada (A) y la posición de conducción (C)

Se mueve de (B) a (A)

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición de conducción (C)

Se mueve de (C) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición de conducción (C)

No se mueve

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición entre la posición de conducción (C) y la posición de repliegue (E)

Se mueve de (D) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición entre la posición de conducción (C) y la posición de repliegue (E)

Se mueve desde (D) hasta (C)

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición de repliegue (E)

No se mueve

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición de repliegue (E)

Se mueve de (E) a (C)

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior izquierdo.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior izquierdo)

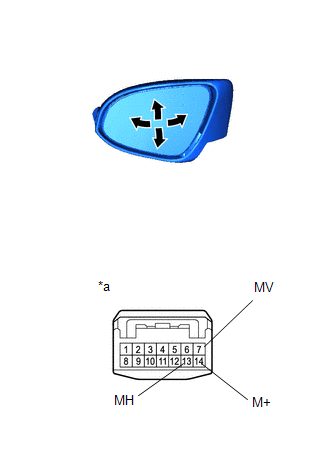

2. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Compruebe el funcionamiento de la superficie del espejo.

(1) Aplique tensión y compruebe el funcionamiento del conjunto del espejo retrovisor exterior derecho.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal 7 (MV)

Terminal negativo de la batería (-) → Terminal 14 (M+)

Sube

Terminal positivo de la batería (+) → Terminal 14 (M+)

Terminal negativo de la batería (-) → Terminal 7 (MV)

Baja

Terminal positivo (+) de la batería → Terminal 13 (MH)

Terminal negativo de la batería (-) → Terminal 14 (M+)

Gira a la izquierda

Terminal positivo de la batería (+) → Terminal 14 (M+)

Terminal negativo de la batería (-) → Terminal 13 (MH)

Gira a la derecha

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

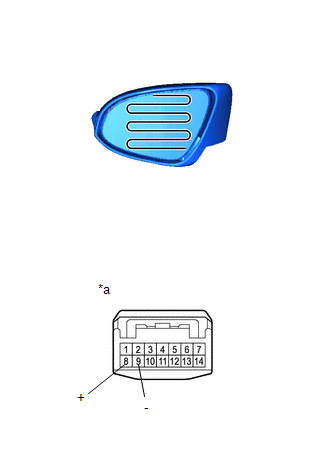

(b) Compruebe el funcionamiento de la calefacción del espejo.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

8 (+) - 9 (-)

25°C (77°F)

8.5 a 11.5 Ω

Si el resultado no es el especificado, compruebe el espejo exterior derecho.

(2) Conecte un cable del terminal positivo (+) de la batería al terminal 8 y del terminal negativo (-) de la batería al terminal 9, y compruebe si se calienta el espejo.

OBSERVACIÓN:

El espejo tarda un poco en calentarse.

OK:

El espejo se calienta.

Si el resultado no es el especificado, compruebe el espejo exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)

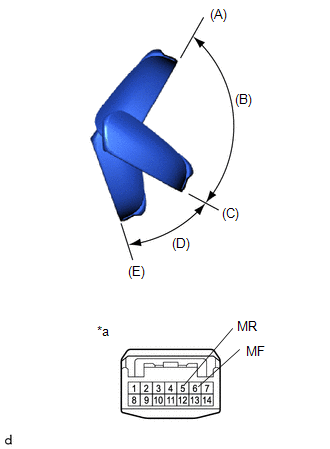

(c) Compruebe el funcionamiento del espejo replegable. (Con espejo de repliegue eléctrico)

AVISO:

  • Cada vez que vaya a comprobar otra posición del espejo, desconecte y vuelva a conectar la batería.
  • No se puede cambiar manualmente la posición del espejo cuando la batería está conectada. Para cambiar manualmente la posición del espejo, es necesario desconectar primero la batería.
  • Si el motor se mantiene activado, incluso cuando después de la comprobación de posición de cada espejo, podría provocar una avería en el motor. Asegúrese de desconectar la batería inmediatamente después de realizar la comprobación de posición de cada espejo.

(1) Desconecte el conector del conjunto del espejo retrovisor exterior derecho.

(2) Para cada posición: Desconecte la batería, fije la posición del espejo con la mano, conecte la batería y compruebe el movimiento del espejo replegable.

OK:

Conexión de la batería

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición adelantada (A)

Se mueve de (A) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición adelantada (A)

No se mueve

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición entre la posición adelantada (A) y la posición de conducción (C)

Se mueve de (B) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición entre la posición adelantada (A) y la posición de conducción (C)

Se mueve de (B) a (A)

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición de conducción (C)

Se mueve de (C) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición de conducción (C)

No se mueve

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición entre la posición de conducción (C) y la posición de repliegue (E)

Se mueve de (D) a (E)

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición entre la posición de conducción (C) y la posición de repliegue (E)

Se mueve desde (D) hasta (C)

Terminal positivo (+) de la batería → Terminal 5 (MR)

Terminal negativo de la batería (-) → Terminal 6 (MF)

Posición de repliegue (E)

No se mueve

Terminal positivo (+) de la batería → Terminal 6 (MF)

Terminal negativo de la batería (-) → Terminal 5 (MR)

Posición de repliegue (E)

Se mueve de (E) a (C)

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor exterior derecho.

*a

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor exterior derecho)
