Toyota CH-R Manual de Taller: Extracción

Toyota CH-R Manual de Taller / Espejos Retrovisores (ext) / Espejo Retrovisor Exterior / Extracción

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

5. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

6. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

7. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

Haga clic aquí

8. EXTRAIGA LA JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

Haga clic aquí

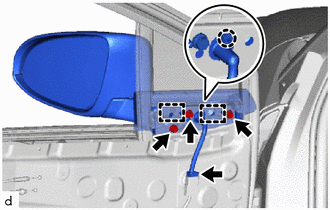

9. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

(a) Desconecte el conector.

(b) Quite los 3 pernos.

(c) Desenganche la garra y las guías y extraiga el conjunto del espejo retrovisor exterior.

    Desmontaje
    DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo. ...

    Inspección
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (a) Compruebe el funcionamiento de la superficie del espejo. (1) Aplique tensión y compr ...
