Toyota CH-R Manual de Taller: Desmontaje
DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA EL RETROVISOR EXTERIOR
Haga clic aquí .gif)
2. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR
Haga clic aquí
3. EXTRAIGA LA BOMBILLA DEL INTERMITENTE LATERAL
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA LUZ DEL ESPEJO EXTERIOR (con iluminación)
Haga clic aquí
5. EXTRAIGA LA CUBIERTA N° 2 DEL ESPEJO RETROVISOR EXTERIOR (con iluminación)

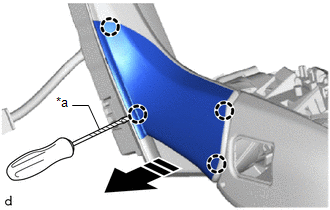

(a) Desenganche las garras con un destornillador con la punta envuelta en cinta protectora para extraer la cubierta del espejo retrovisor exterior n° 2 como se muestra en la ilustración.
|
*a |
Cinta protectora |
.png) |
Extraiga en este sentido |
