Toyota CH-R Manual de Taller: Componentes

COMPONENTES

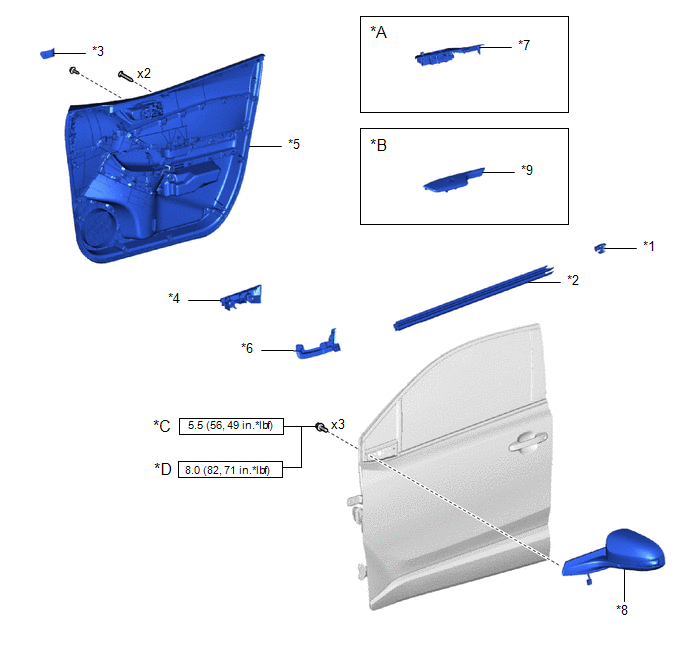

ILUSTRACIÓN

*A

Para el lado del conductor

*B

Para el lado del pasajero delantero

*C

Fabricados por TMMT

*D

Fabricados por TMC

*1

SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

*2

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

*3

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

*4

EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

*5

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

*6

JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA

*7

CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

*8

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR

*9

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

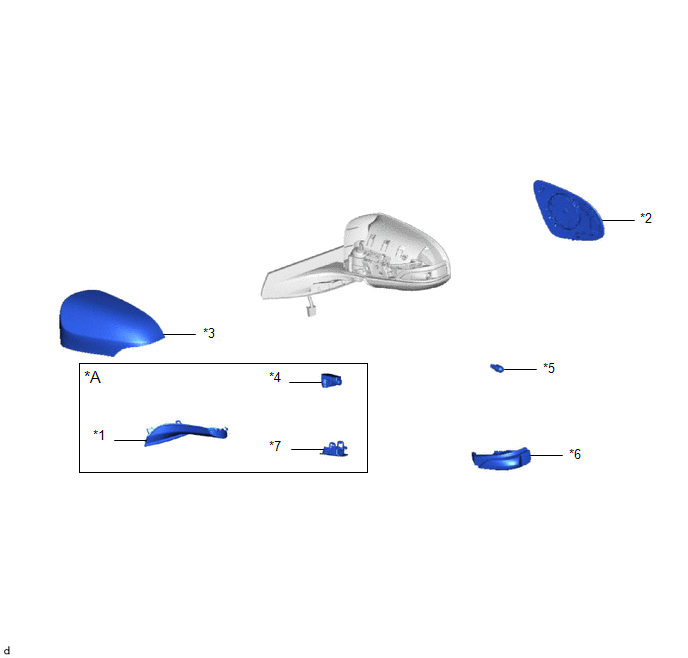

ILUSTRACIÓN

*A

Con iluminación

-

-

*1

CUBIERTA DEL ESPEJO RETROVISOR EXTERIOR N° 2

*2

ESPEJO EXTERIOR

*3

CUBIERTA DEL ESPEJO EXTERIOR

*4

CONJUNTO DE LA LUZ DEL ESPEJO EXTERIOR

*5

BOMBILLA DEL INTERMITENTE LATERAL

*6

LENTE DE LA LUZ DEL INTERMITENTE

*7

CUBIERTA DEL ORIFICIO DEL ESPEJO RETROVISOR EXTERIOR

-

-

    Espejo Retrovisor Exterior
    ...

    Desmontaje
    DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo. ...
