DESCRIPCIÓN
La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) recibe señales del interruptor procedentes del conjunto del interruptor del regulador del elevalunas eléctrico de la puerta del pasajero delantero y activa el motor de bloqueo de cada puerta de acuerdo con estas señales.

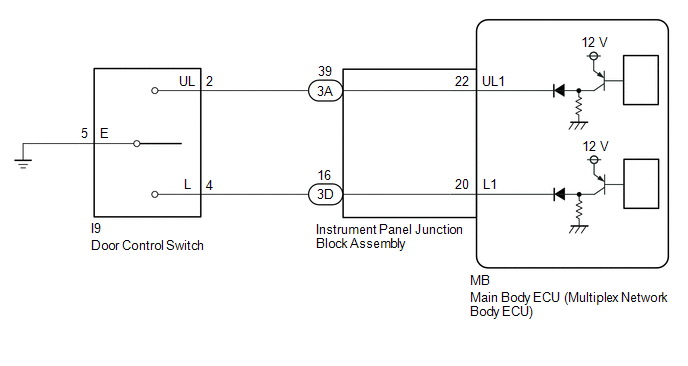

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte Registro*.
Haga clic aquí
PROCEDIMIENTO
1. |
LEA EL VALOR INDICADO EN EL TECHSTREAM (Door Lock SW-Lock, Door Lock SW-Unlock) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > Main Body > Data List
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
---|---|---|---|---|
Door Lock SW-Lock |
Señal de bloqueo del conjunto del interruptor del cierre centralizado de puertas |
OFF u ON |
OFF: El lado de bloqueo del conjunto del interruptor del cierre centralizado de puertas no está pulsado ON: El lado de bloqueo del conjunto del interruptor del cierre centralizado de puertas está pulsado |
- |
Door Lock SW-Unlock |
Señal de desbloqueo del conjunto del interruptor del cierre centralizado de puertas |
OFF u ON |
OFF: El lado de desbloqueo del conjunto del interruptor del cierre centralizado de puertas no está pulsado ON: El lado de desbloqueo del conjunto del interruptor del cierre centralizado de puertas está pulsado |
- |
Pantalla del tester |
---|
Door Lock SW-Lock |
Door Lock SW-Unlock |
OK:
El Techstream indica ON u OFF de acuerdo con el funcionamiento del interruptor mostrado en la tabla.
OK | ![]() |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX
DE LA CARROCERÍA) |
|
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS |
(a) Extraiga el conjunto del interruptor del cierre centralizado de puertas.
Haga clic aquí
(b) Inspeccione el conjunto del interruptor del cierre centralizado de puertas.
Haga clic aquí
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS
|
|
3. |
VERIFICAR EL ARNÉS Y CONECTOR (CONJUNTO DEL INTERRUPTOR DE CIERRE CENTRALIZADO DE LAS PUERTAS - CONJUNTO DE BLOQUE DE EMPALMES DE PANEL DE INSTRUMENTOS) |
(a) Desenchufe los conectores 3A y 3D del conjunto del bloque de empalmes del panel de instrumentos.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
I9-2 (UL) - 3A-39 |
Siempre |
Inferior a 1 Ω |
I9-4 (L) - 3D-16 |
Siempre |
Inferior a 1 Ω |
I9-5 (E) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
I9-2 (UL) o 3A-39 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
I9-4 (L) o 3D-16 - Masa de la carrocería |
Siempre |
10 kΩ o superior |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. |
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

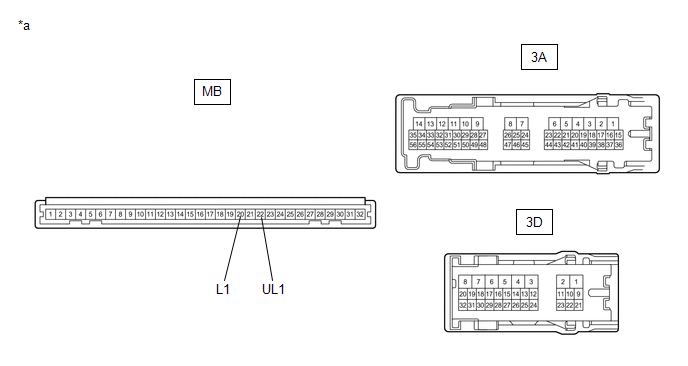

*a |
Componente no conectado al mazo de cables (Conjunto del bloque de empalmes del panel de instrumentos) |
- |
- |
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
MB-22 (UL1) - 3A-39 |
Siempre |
Inferior a 1 Ω |
MB-20 (L1) - 3D-16 |
Siempre |
Inferior a 1 Ω |
OK | ![]() |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX
DE LA CARROCERÍA) |
MAL | ![]() |
SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
|
