INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MOLDURA DELANTERA DEL MARCO DE LAS VENTANILLAS DELANTERAS

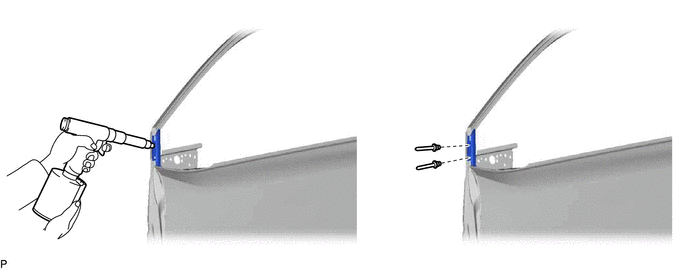

(a) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, instale la moldura superior del marco de las ventanillas delanteras con 2 remaches nuevos.

AVISO:

Para evitar que se produzcan daños, al colocar la moldura del marco de las ventanillas delanteras, asegúrese de que hay suficientes personas disponibles para aguantarlo firmemente.

OBSERVACIÓN:

Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.

AVISO:

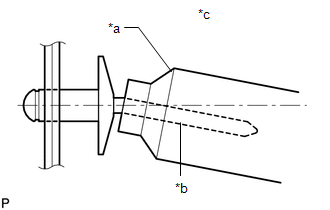

  • No haga palanca en el remache con la remachadora, esto dañaría la herramienta y el mandril.

    *a

    Remachadora

    *b

    Mandril

    *c

    Incorrecto

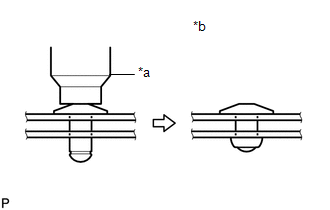

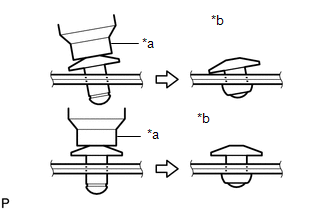

  • Confirme que los remaches están colocados correctamente en la moldura.

    *a

    Remachadora

    *b

    Incorrecto

  • No incline la remachadora cuando instale el remache en la moldura.
  • No deje hueco entre la cabeza del remache y la moldura.
  • No deje hueco entre la moldura y el marco de la puerta. Sujete firmemente los 2 elementos cuando coloque el remache.

    *a

    Remachadora

    *b

    Incorrecto

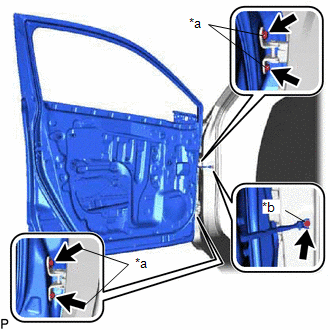

(b) Instale el subconjunto del panel de la puerta delantera con los 4 pernos <A>.

Torque:

Fabricados por TMMT :

26 N·m {265 kgf·cm, 19 ft·lbf}

Fabricados por TMC :

21 N·m {214 kgf·cm, 15 ft·lbf}

AVISO:

Para evitar que se produzcan daños, al colocar el subconjunto del panel de la puerta delantera, asegúrese de que hay suficientes personas disponibles para aguantarlo firmemente.

*a

Perno<A>

*b

Perno <B>

(c) Instale el perno <B>.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

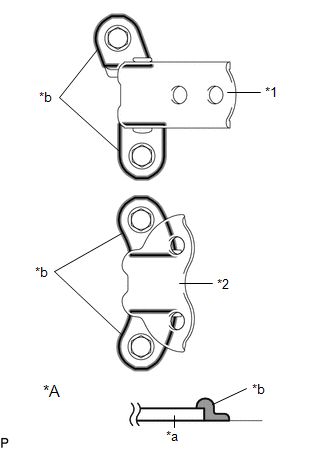

(d) Utilice una brocha para aplicar revestimiento antioxidante al conjunto de la bisagra de cada puerta delantera, como se muestra en la ilustración.

*A

Sección

*1

Conjunto de la bisagra superior de la puerta delantera

*2

Conjunto de la bisagra inferior de la puerta delantera

*a

Conjunto de la bisagra de la puerta delantera

*b

Revestimiento antioxidante

(e) Conecte todos los conectores.

(f) Enganche todas las abrazaderas.

2. COLOQUE LA PLACA DE GUARNICIÓN LATERAL DEL CUBRETABLEROS

Haga clic aquí

3. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

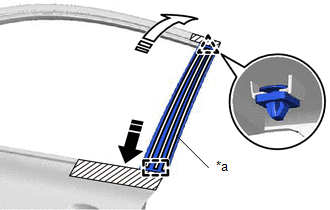

(a) Enganche la guía para instalar temporalmente la moldura del marco superior de las ventanillas delanteras al bastidor de la puerta.

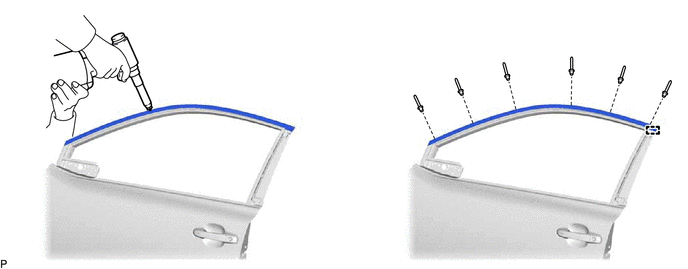

(b) Con la ayuda de una remachadora neumática o una remachadora manual con una pieza de extremidad, instale la moldura superior del marco de la ventanilla de la puerta delantera con 6 remaches nuevos.

OBSERVACIÓN:

Si el mandril de un remache no se suelta al accionar por primera vez la pistola remachadora, deslícela hacia adelante sobre el mandril y vuelva a accionarla.

AVISO:

  • No haga palanca en el remache con la remachadora, esto dañaría la herramienta y el mandril.

    *a

    Remachadora

    *b

    Mandril

    *c

    Incorrecto

  • Confirme que los remaches están colocados correctamente en la moldura.

    *a

    Remachadora

    *b

    Incorrecto

  • No incline la remachadora cuando instale el remache en la moldura.
  • No deje hueco entre la cabeza del remache y la moldura.
  • No deje hueco entre la moldura y el marco de la puerta. Sujete firmemente los 2 elementos cuando coloque el remache.

    *a

    Remachadora

    *b

    Incorrecto

5. INSTALE EL CRISTAL DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

Haga clic aquí

7. INSTALE EL CARRIL DE LA VENTANILLA DELANTERA

Haga clic aquí

8. INSTALE EL EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

Haga clic aquí

9. CONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

(a) Enganche los clips para conectar la banda protectora de la puerta delantera.

10. COLOQUE EL SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

OBSERVACIÓN:

Cuando coloque un nuevo subconjunto de la moldura exterior de la puerta delantera, caliéntelo junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Subconjunto de la moldura exterior de la puerta delantera

20 a 30°C (68 a 86°F)

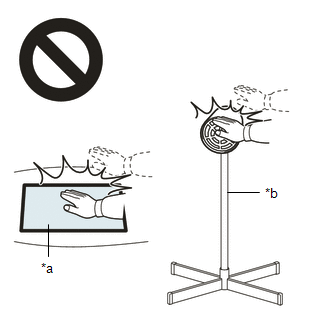

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente excesivamente la carrocería del vehículo ni el subconjunto de la moldura exterior de la puerta delantera.

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Instale un nuevo subconjunto de la moldura exterior de la puerta delantera.

*a

Cinta adhesiva de doble cara

Instale en esta dirección (1)

Instale en esta dirección (2)

(1) Utilizando una lámpara térmica, caliente la carrocería y el subconjunto de la moldura exterior de la puerta delantera.

(2) Retire el papel protector del subconjunto de la moldura exterior de la puerta delantera.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(3) Enganche la guía y el clip, y coloque la cinta adhesiva de doble cara y la esponja de sellado para instalar el subconjunto de la moldura exterior de la puerta delantera.

OBSERVACIÓN:

Presione el subconjunto de la moldura exterior de la puerta delantera con firmeza para colocarla.

(c) Quite la cinta aislante.

11. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

Haga clic aquí
