COMPONENTES

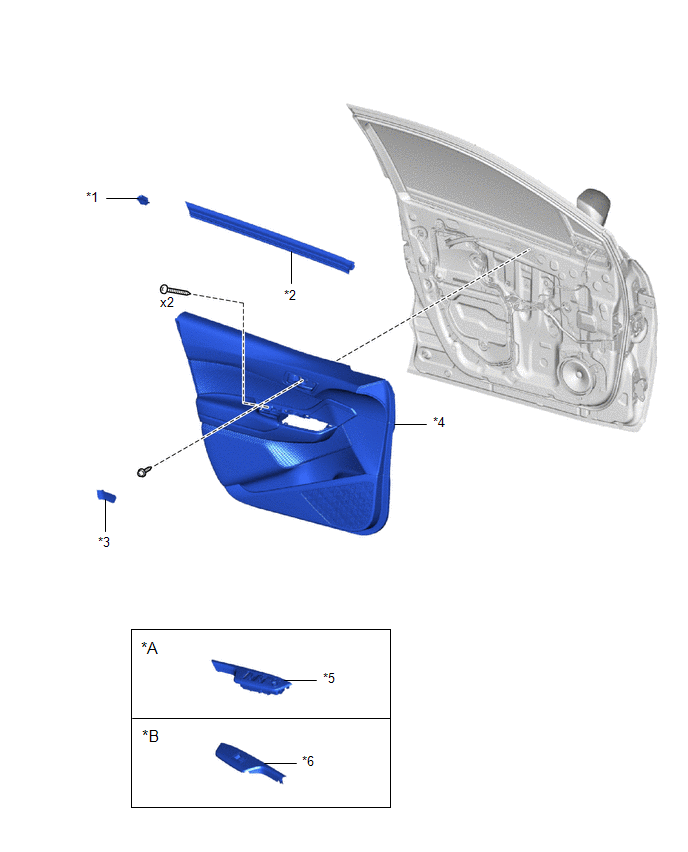

ILUSTRACIÓN
|
*A |
Para el lado del conductor |
*B |
Para el lado del pasajero delantero |
|
*1 |
SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA |
*2 |
BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA |
|
*3 |
OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA |
*4 |
SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
|
*5 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO |
*6 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO |

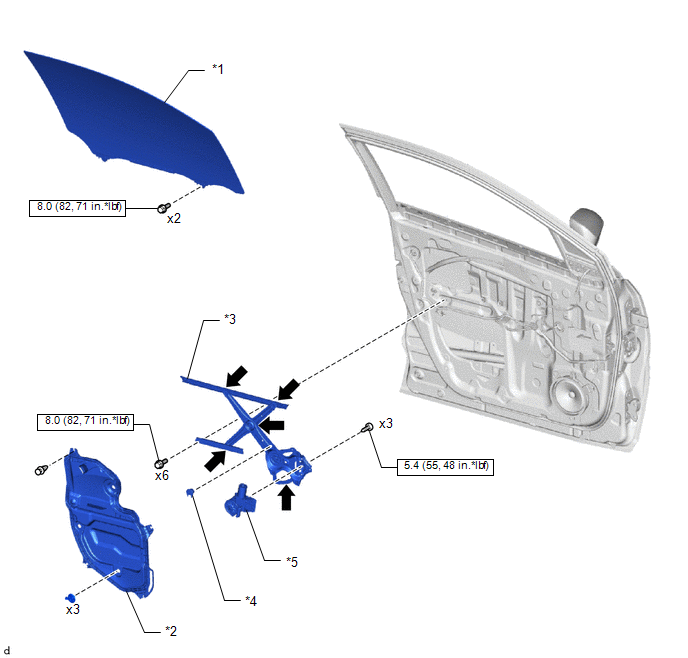

ILUSTRACIÓN
|
*1 |
SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA |
*2 |
CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA |
|
*3 |
CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA |
*4 |
CUBIERTA N° 2 DEL ORIFICIO DE MANTENIMIENTO DELANTERO |
|
*5 |
CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
- |
- |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
|
Grasa multiusos |
