EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del motor del regulador del elevalunas eléctrico.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo (-) de la batería. |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
|
Sistema de seguridad anticolisión |
|||
|
Inicialice el sistema de elevalunas eléctrico |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA
Haga clic aquí
7. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA
Haga clic aquí
8. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA
Haga clic aquí
9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
10. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA
Haga clic aquí
11. RETIRE LA TAPA N° 2 DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aquí
12. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA DELANTERA
Haga clic aquí
13. RETIRE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
|

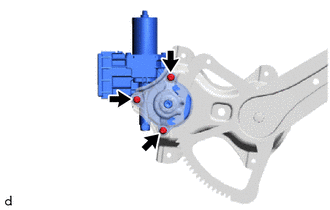

(a) Extraiga los 3 tornillos y el conjunto del motor del regulador del elevalunas eléctrico con una llave de cubo "TORX" T25. |
|
Componentes
