INSPECCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • No aplique tensión positiva (+) de la batería a ningún terminal, salvo al terminal 2 (B), a fin de evitar daños en el sensor de impulsos situado dentro del motor eléctrico.
  • Lleve a cabo la inicialización del sistema del elevalunas eléctrico después de extraer, inspeccionar o sustituir el conjunto del motor del regulador del elevalunas eléctrico.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO IZQUIERDO

(a) Conecte el cable del terminal positivo (+) de la batería al terminal del conector 2 (B).

AVISO:

No conecte un cable positivo (+) de la batería a ningún terminal que no sea el terminal 2 (B), a fin de evitar daños en el sensor de impulsos situado dentro del motor.

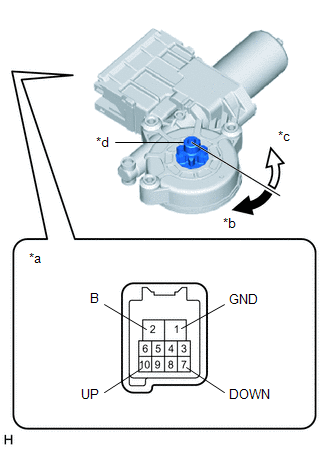

*a

Componente no conectado al mazo de cables

(Conjunto izquierdo del motor del regulador del elevalunas eléctrico)

*b

En el sentido de las agujas del reloj

*c

En el sentido contrario a las agujas del reloj

*d

Engranaje del motor

(b) Conecte un cable negativo (-) de la batería a los terminales del conector 1 (GND) y 7 (DOWN) o 10 (UP).

(c) Asegúrese de que el engranaje del motor gira sin problemas de la forma indicada a continuación:

OK:

Condición de medida

Valor especificado

  1. Conecte un cable del terminal positivo (+) de la batería al terminal 2 (B) y un cable del terminal negativo (-) al terminal 1 (GND), y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 (B) y 1 (GND) conectados, conecte un cable del terminal negativo (-) de la batería al terminal 10 (UP).

El engranaje del motor gira en el sentido de las agujas del reloj

  1. Conecte un cable del terminal positivo (+) de la batería al terminal 2 (B) y un cable del terminal negativo (-) al terminal 1 (GND), y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 (B) y 1 (GND) conectados, conecte un cable del terminal negativo (-) de la batería al terminal 7 (DOWN).

El engranaje del motor gira en el sentido contrario a las agujas del reloj

  • Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico izquierdo.

2. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DERECHO

(a) Conecte el cable del terminal positivo (+) de la batería al terminal del conector 2 (B).

AVISO:

No conecte un cable positivo (+) de la batería a ningún terminal que no sea el terminal 2 (B), a fin de evitar daños en el sensor de impulsos situado dentro del motor.

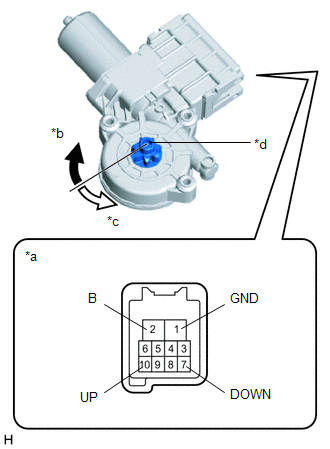

*a

Componente no conectado al mazo de cables

(Conjunto del motor del regulador del elevalunas eléctrico derecho)

*b

En el sentido de las agujas del reloj

*c

En el sentido contrario a las agujas del reloj

*d

Engranaje del motor

(b) Conecte un cable negativo (-) de la batería a los terminales del conector 1 (GND) y 7 (DOWN) o 10 (UP).

(c) Asegúrese de que el engranaje del motor gira sin problemas de la forma indicada a continuación:

OK:

Condición de medida

Valor especificado

  1. Conecte el cable del terminal positivo (+) de la batería al terminal 2 (B) y un cable del terminal negativo (-) al terminal 1 (GND), y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 (B) y 1 (GND) conectados, conecte un cable del terminal negativo (-) de la batería al terminal 10 (UP).

El engranaje del motor gira en el sentido contrario a las agujas del reloj

  1. Conecte un cable del terminal positivo (+) de la batería al terminal 2 (B) y un cable del terminal negativo (-) al terminal 1 (GND), y manténgalos conectados durante al menos 3 segundos.
  2. Con los terminales 2 (B) y 1 (GND) conectados, conecte un cable del terminal negativo (-) de la batería al terminal 7 (DOWN).

El engranaje del motor gira en el sentido de las agujas del reloj

  • Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico derecho.
