EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura del marco de las ventanillas delanteras se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

  • Conjunto del regulador de la ventanilla de la puerta delantera
  • Subconjunto del cristal de la ventanilla delantera
  • Carril del cristal delantero

Inicialice el sistema de elevalunas eléctrico

  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de protección contra captura
  • Función de control remoto
  • Función con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

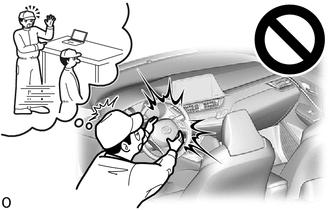

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

OBSERVACIÓN:

Cuando retire el subconjunto de la moldura exterior de la puerta delantera, caliéntela junto con la carrocería del vehículo con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Subconjunto de la moldura exterior de la puerta delantera

20 a 30°C (68 a 86°F)

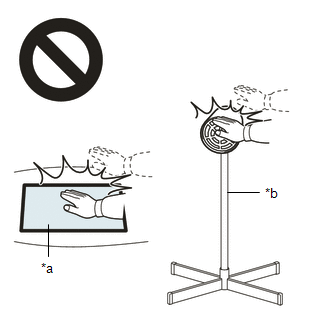

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso la moldura ni la carrocería del vehículo.

(a) Caliente con una lámpara térmica el subconjunto de la moldura exterior de la puerta delantera.

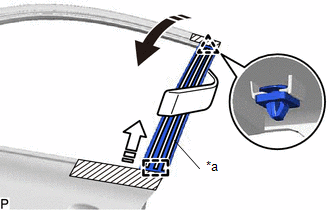

(b) Aplique cinta protectora alrededor del subconjunto de la moldura exterior de las puertas delanteras, tal como se muestra en la ilustración.

*a

Cinta adhesiva de doble cara

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

Cinta protectora

(c) Utilice un extractor de molduras D para desenganchar el clip y la guía y luego separe la cinta adhesiva de doble cara y la esponja de sellado para extraer el subconjunto de la moldura exterior de la puerta delantera tal y como se muestra en la ilustración.

4. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA DELANTERA

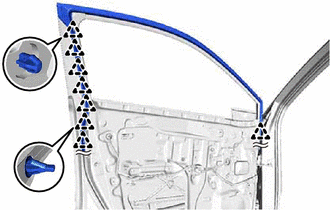

(a) Desenganche los clips con el extractor de clips y desconecte la banda protectora de la puerta delantera.

5. EXTRAIGA EL EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

Haga clic aquí

6. EXTRAIGA EL CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

Haga clic aquí

8. EXTRAIGA EL CRISTAL DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA

Haga clic aquí

9. EXTRAIGA LA MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA DE LA PUERTA DELANTERA

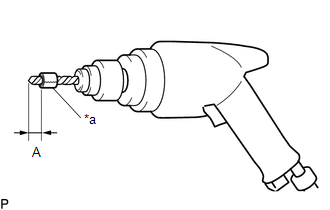

(a) Coloque una broca de 4.0 mm (0.157 pulg.) en un taladro.

(b) En la broca de 4.0 mm (0.157 pulg.), ponga 5.0 mm (0.197 pulg.) de cinta adhesiva desde la punta, como se indica en la ilustración.

Medición estándar:

Área

Medida

A

5.0 mm (0.197 pulg.)

AVISO:

Envuelva la broca de 4.0 mm (0.157 pulg.) con cinta protectora para evitar que la broca profundice demasiado.

*a

Cinta

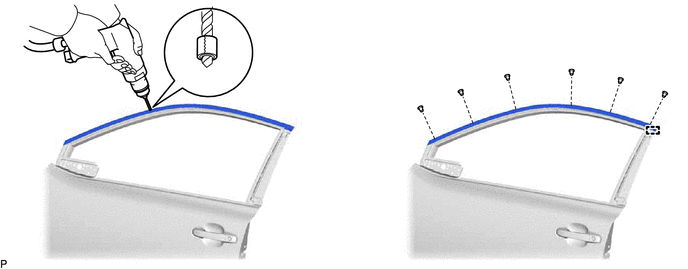

(c) Presione ligeramente la broca contra los remaches para perforar las bridas del remache y extraiga los 6 remaches.

ADVERTENCIA:

Tenga cuidado con los remaches taladrados puesto que pueden calentarse.

AVISO:

  • Si presiona la perforadora con demasiada fuerza, el remache se girará y no podrá taladrarse.
  • Si hace palanca con el taladro, podría dañar los orificios de instalación de los remaches o la broca.

(d) Con un aspirador, quite los fragmentos de los remaches y las virutas de las zonas perforadas.

(e) Desenganche la guía para extraer la moldura superior del marco de la ventanilla de la puerta delantera del marco de la puerta.

10. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

11. EXTRAIGA LA PLACA LATERAL DE GUARNICIÓN DEL CUBRETABLEROS

Haga clic aquí

12. EXTRAIGA LA MOLDURA FRONTAL DEL MARCO DE LAS VENTANILLAS DELANTERAS

(a) Desconecte los conectores.

(b) Desenganche todas las abrazaderas.

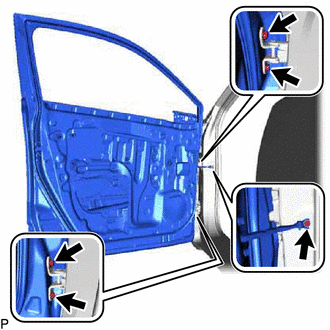

(c) Extraiga los 5 pernos y el subconjunto del panel de la puerta delantera.

AVISO:

Para evitar que se produzcan daños, al extraer el subconjunto del panel de la puerta delantera, asegúrese de que hay suficientes personas disponibles para aguantarlo firmemente.

(d) Coloque una broca de 4.0 mm (0.157 pulg.) en un taladro.

(e) En la broca de 4.0 mm (0.157 pulg.), ponga 5.0 mm (0.197 pulg.) de cinta adhesiva desde la punta, como se indica en la ilustración.

Medición estándar:

Área

Medida

A

5.0 mm (0.197 pulg.)

AVISO:

Envuelva la broca de 4.0 mm (0.157 pulg.) con cinta protectora para evitar que la broca profundice demasiado.

*a

Cinta

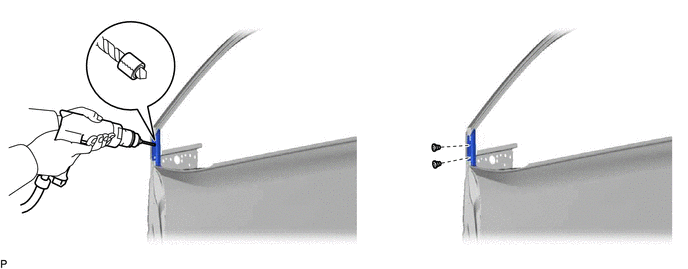

(f) Presione ligeramente la broca contra los remaches para perforar las bridas del remache y extraiga los 2 remaches y la moldura del marco de las ventanillas delanteras.

ADVERTENCIA:

Tenga cuidado con los remaches taladrados puesto que pueden calentarse.

AVISO:

  • Si presiona la perforadora con demasiada fuerza, el remache se girará y no podrá taladrarse.
  • Si hace palanca con el taladro, podría dañar los orificios de instalación de los remaches o la broca.

(g) Con un aspirador, quite los fragmentos de los remaches y las virutas de las zonas perforadas.
