UBICACIÓN DE LAS PIEZAS

ILUSTRACIÓN

*1

CONJUNTO DEL CUBO DEL EJE DELANTERO DERECHO

- ROTOR DEL SENSOR DE VELOCIDAD DELANTERO DERECHO

*2

SENSOR DE VELOCIDAD DELANTERO DERECHO

*3

CONJUNTO DEL CUBO DEL EJE DELANTERO IZQUIERDO

- ROTOR DEL SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*4

SENSOR DE VELOCIDAD DELANTERO IZQUIERDO

*5

CONJUNTO DEL CUBO Y COJINETE DERECHO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO DERECHO

- ROTOR DEL SENSOR DE VELOCIDAD TRASERO DERECHO

*6

CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO (CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1)

*7

CONJUNTO DEL CUBO Y COJINETE IZQUIERDO DEL EJE TRASERO

- SENSOR DE VELOCIDAD TRASERO IZQUIERDO

- ROTOR DEL SENSOR DE VELOCIDAD TRASERO IZQUIERDO

*8

CABLE DEL SENSOR DE CONTROL DE DERRAPE DERECHO (CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2)

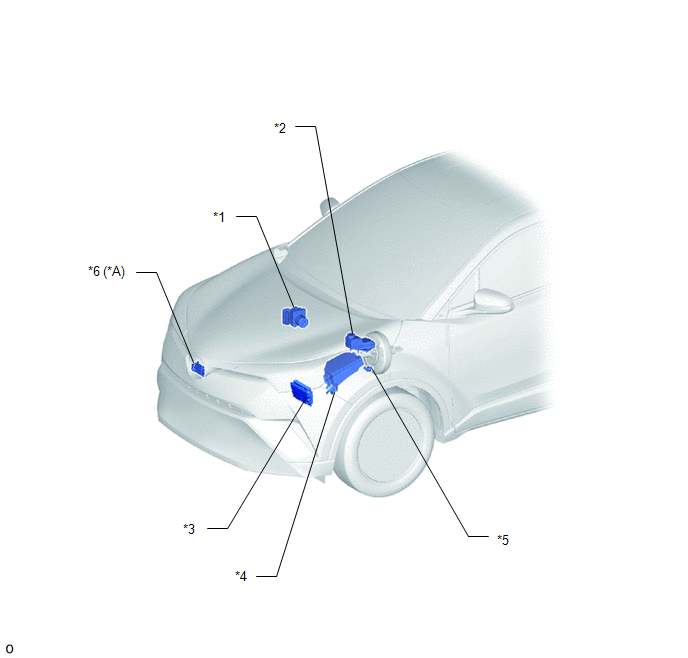

ILUSTRACIÓN

*A

Con sistema anticolisión

-

-

*1

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*2

INTERRUPTOR DE ADVERTENCIA DE NIVEL DEL LÍQUIDO DE FRENOS (SUBCONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO)

*3

ECM

*4

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- FUSIBLE ABS MTR N° 1

- FUSIBLE ABS-MAIN

*5

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

*6

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

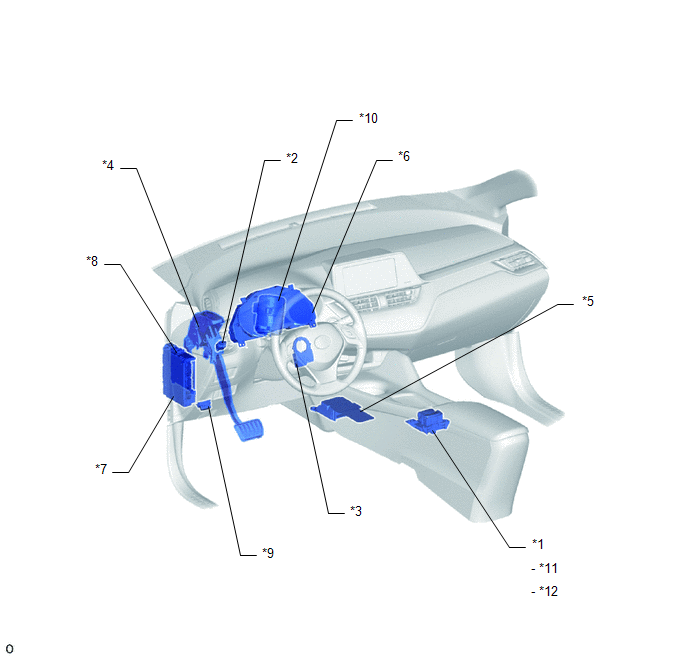

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*3

SENSOR DEL ÁNGULO DE DIRECCIÓN

*4

INTERRUPTOR DE DETECCIÓN DE CARGA DEL PEDAL DEL FRENO (CONJUNTO DEL SOPORTE DEL PEDAL DEL FRENO)

*5

SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN (CONJUNTO DEL SENSOR DEL AIRBAG)

*6

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*7

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG1 N° 2

- FUSIBLE ECU-DCC N° 1

- FUSIBLE A/BAG-IG2

- FUSIBLE STOP

*8

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*9

DLC3

*10

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*11

CONJUNTO DEL ORDENADOR DE ADVERTENCIA DE ESPACIO LIBRE

*12

INTERRUPTOR DE RETENCIÓN DE FRENOS
