Toyota CH-R Manual de Taller: Pérdida de comunicación con el módulo "B" de control de los faros (U0242)

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Sistema De IluminaciÓn / Pérdida de comunicación con el módulo "B" de control de los faros (U0242)

DESCRIPCIÓN

El subconjunto de la ECU de los faros izquierdos almacena este DTC cuando el subconjunto de la ECU de los faros derechos detecta una avería interna o si se produce una avería de comunicación entre el subconjunto de la ECU de los faros izquierdos y faros derechos durante 10 segundos o más.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

U0242

Pérdida de comunicación con el módulo "B" de control de los faros

Se cumple alguna de las siguientes condiciones:

  • Avería interna en el subconjunto de la ECU de los faros derechos
  • Se produce una avería de comunicación de la ECU de los faros entre el subconjunto de los faros izquierdos y derechos durante 10 segundos o más
  • Subconjunto de la ECU del faro izquierdo
  • Subconjunto de la ECU del faro derecho
  • Mazo de cables o conector

-

Condiciones de detección del DTC:


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

Avería interna en el subconjunto de la ECU de los faros derechos

-

Se produce una avería de comunicación entre el subconjunto izquierdo de la ECU de los faros y el subconjunto de la ECU de los faros derecho

-

Momento de la detección

-

10 segundos o más

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

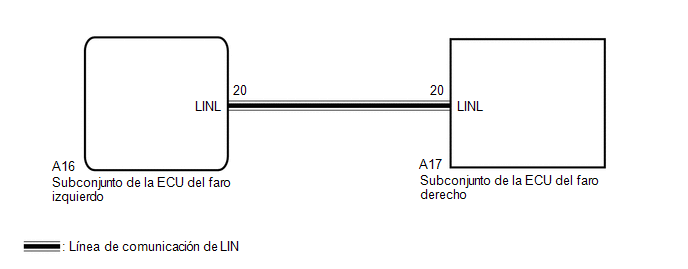

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el subconjunto de la ECU de las luces izquierdas se ha sustituido, es necesario sincronizar la información del vehículo e inicializar el subconjunto de la ECU de los faros izquierdos.

Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emite el DTC U0242.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DE LA ECU DE LOS FAROS IZQUIERDOS - SUBCONJUNTO DE LA ECU DE LOS FAROS DERECHOS)

(a) Desconecte el conector A16 del subconjunto de la ECU del faro izquierdo.

(b) Desconecte el conector A17 del subconjunto de la ECU del faro derecho.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A16-20 (LINL) - A17-20 (LINL)

Siempre

Inferior a 1 Ω

A16-20 (LINL) o A17-20 (LINL) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO DERECHO

(a) Sustituya el subconjunto de la ECU del faro derecho por uno nuevo o en buen estado.

Haga clic aquí

SIGUIENTE

5.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

6.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emite el DTC U0242.

OK

FIN (SUBCONJUNTO DE LA ECU DE LOS FAROS DERECHOS DEFECTUOSO)

MAL

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO
