COMPONENTES

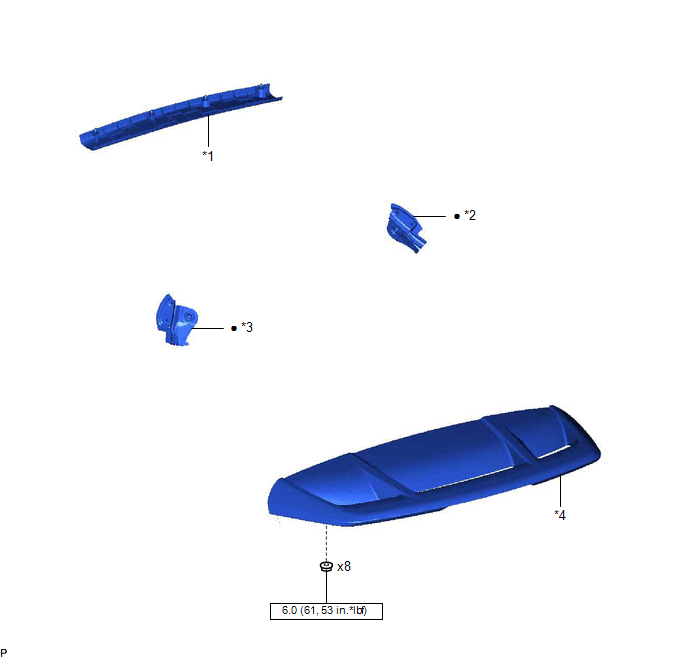

ILUSTRACIÓN

*1

CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

*2

PROTECTOR N° 1 DEL PANEL DE LA PUERTA DEL MALETERO

*3

PROTECTOR N° 2 DEL PANEL DE LA PUERTA DEL MALETERO

*4

CONJUNTO DEL DEFLECTOR TRASERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable

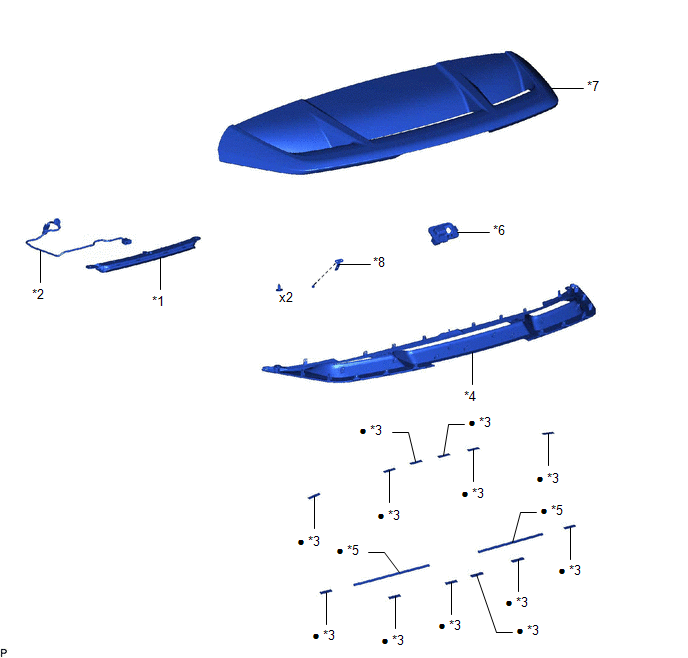

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE FRENO CENTRAL

*2

CONJUNTO DEL CABLE DE LA LUZ DE FRENO CENTRAL

*3

PROTECTOR DEL DEFLECTOR TRASERO N° 1

*4

DEFLECTOR TRASERO N° 2

*5

PROTECTOR DEL DEFLECTOR TRASERO N° 2

*6

SUBCONJUNTO DEL DEFLECTOR LATERAL TRASERO

*7

DEFLECTOR TRASERO

*8

N° 5 RETÉN DEL DEFLECTOR TRASERO

●

Pieza no reutilizable

-

-
    Deflector Trasero
    ...

    ExtracciÓn
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO Haga clic aquí 2. EXTRAIGA EL PROTECTOR N° 2 DEL PANEL DE LA PUERTA DEL MALETERO ...
