Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

2. EXTRAIGA EL PROTECTOR N° 2 DEL PANEL DE LA PUERTA DEL MALETERO

Haga clic aquí

3. EXTRAIGA EL PROTECTOR N° 1 DEL PANEL DE LA PUERTA DEL MALETERO

OBSERVACIÓN:

Siga el mismo procedimiento descrito para el protector lateral n° 2 del panel de la puerta del maletero.

4. EXTRAIGA EL CONJUNTO DEL DEFLECTOR TRASERO

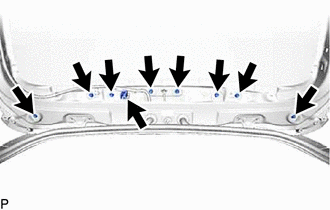

(a) Desconecte el conector.

(b) Extraiga las 8 tuercas.

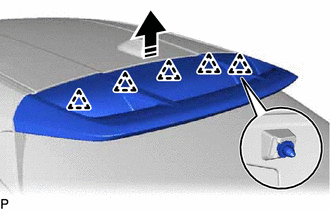

(c) Desenganche los clips tal como se muestra en la ilustración y extraiga el subconjunto del deflector trasero.

Extraiga en este sentido

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO *2 PROTECTOR N° 1 DEL PANEL DE LA PUERTA DEL MALETERO ...

    Montaje
    MONTAJE PROCEDIMIENTO 1. INSTALE EL PROTECTOR DEL DEFLECTOR TRASERO N° 1 OBSERVACIÓN: Utilice el mismo procedimiento para instalar todos los protectores del deflector trasero n° 1. ...
