Toyota CH-R Manual de Taller: La intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posición ON

Toyota CH-R Manual de Taller / Pantalla De NavegaciÓn / InformaciÓn MÚltiple / Sistema De NavegaciÓn / La intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posición ON

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

COMPRUEBE EL AJUSTE DE LA CALIDAD DE IMAGEN

(a) Coloque el interruptor de control de las luces en la posición TAIL o HEAD.

(b) Asegúrese de que la configuración de pantalla diurna en la pantalla de ajuste de pantalla esté activada.

Resultado:

Resultado

Vaya a

La configuración de pantalla diurna está activada.

A

La configuración de pantalla diurna está desactivada.

B

A

CAMBIE LA CONFIGURACIÓN DE LA PANTALLA DIURNA A OFF

B

2.

INSPECCIONE LA SEÑAL DEL VEHÍCULO (COMPROBACIÓN DE FUNCIONAMIENTO)

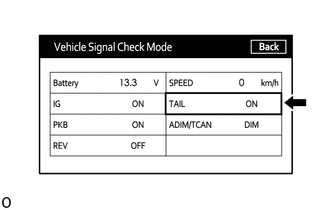

(a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte la sección "Comprobación de la señal del vehículo" en "Comprobación de funcionamiento".

Haga clic aquí

(b) Verifique si el valor visualizado cambia entre ON y OFF de acuerdo con el accionamiento del interruptor de control de las luces.

OK:

Interruptor de control de las luces

Visualización

Tail o head

ON

"OFF" o "AUTO"

OFF

OBSERVACIÓN:

  • La pantalla se actualiza una vez por segundo. Es normal que la pantalla tenga un retraso con respecto al accionamiento real del interruptor.
  • Asegúrese de desplazar el vehículo a un lugar bien iluminado, antes de llevar a cabo una comprobación del funcionamiento del interruptor de control de las luces en la posición AUTO.
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
