DESCRIPCIÓN

El circuito del sensor de colisión lateral derecho (bus 2) está compuesto por el conjunto del sensor del airbag y el sensor del airbag lateral derecho del suelo.

El sensor del airbag lateral derecho del suelo detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.

Estos DTC se memorizan cuando se detecta una avería en el circuito del sensor de colisión lateral derecho (bus 2).

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B162B/85

Pérdida de comunicación con el conjunto del sensor del airbag lateral n° 2 (derecho)

Se cumple alguna de las siguientes condiciones:

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un circuito abierto en el sensor de colisión lateral derecho (bus 2).
  • Avería del sensor del airbag lateral derecho del piso
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Sensor del airbag lateral derecho del piso
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

B162C/85

Error de inicialización del conjunto del sensor del airbag lateral n° 2 (derecho)

Se cumple alguna de las siguientes condiciones:

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor de colisión lateral derecho (bus 2).
  • El conjunto del sensor del airbag detecta un circuito abierto en el sensor de colisión lateral derecho (bus 2).
  • Avería del sensor del airbag lateral derecho del piso
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Sensor del airbag lateral derecho del piso
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

Condiciones de detección de DTC (B162B/85):


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Modelo 4

Modelo 5

Modelo 6

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un circuito abierto en el sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

Avería del sensor del airbag lateral derecho del piso

-

-

-

-

-

Avería en el conjunto del sensor del airbag

-

-

-

-

-

Momento de la detección

-

-

-

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

Condiciones de detección de DTC (B162C/85):


Estado del vehículo

Modelo 1

Modelo 2

Modelo 3

Modelo 4

Modelo 5

Modelo 6

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

El conjunto del sensor del airbag detecta un circuito abierto en el sensor de colisión lateral derecho (bus 2)

-

-

-

-

-

Avería del sensor del airbag lateral derecho del piso

-

-

-

-

-

Avería en el conjunto del sensor del airbag

-

-

-

-

-

Momento de la detección

-

-

-

-

-

-

Número de ciclos

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

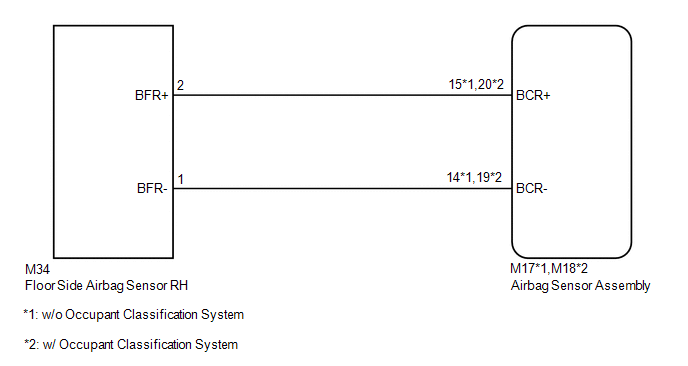

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores están bien conectados al conjunto del sensor del airbag y al sensor del airbag lateral derecho del piso.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor del airbag lateral derecho del piso.

(e) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL CABLE DEL PISO

OK

2.

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

(a) Sin sistema de clasificación de ocupantes

(1) Utilice un cable de servicio para conectar los terminales 15 (BCR+) y 14 (BCR-) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

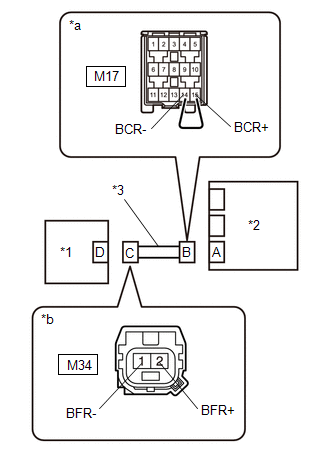

*1

Sensor del airbag lateral derecho del piso

*2

Conjunto del sensor del airbag

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral derecho del piso)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M34-2 (BFR+) - M34-1 (BFR-)

Siempre

Inferior a 1 Ω

(3) Desconecte el cable de servicio del conector B.

(b) Con sistema de clasificación de ocupantes

(1) Utilice un cable de servicio para conectar los terminales 20 (BCR+) y 19 (BCR-) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

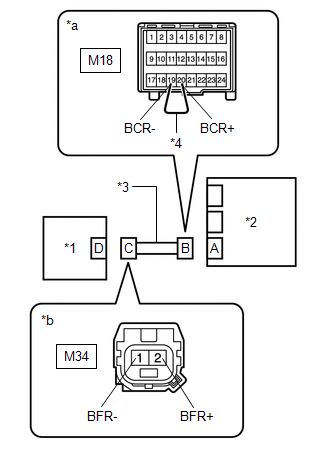

*1

Sensor del airbag lateral derecho del piso

*2

Conjunto del sensor del airbag

*3

Cable del piso

*4

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral derecho del piso)

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M34-2 (BFR+) - M34-1 (BFR-)

Siempre

Inferior a 1 Ω

(3) Desconecte el cable de servicio del conector B.

MAL

REEMPLACE EL CABLE DEL PISO

OK

3.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M34-2 (BFR+) - M34-1 (BFR-)

Siempre

1 MΩ o superior

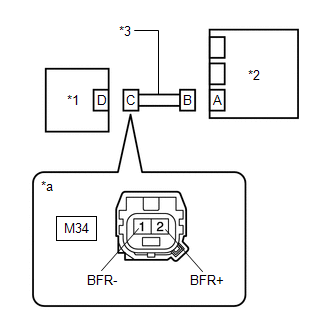

*1

Sensor del airbag lateral derecho del piso

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral derecho del piso)

MAL

REEMPLACE EL CABLE DEL PISO

OK

4.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

Sensor del airbag lateral derecho del piso

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral derecho del piso)

(b) Apague el interruptor de encendido.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M34-2 (BFR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

M34-1 (BFR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Apague el interruptor de encendido.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

REEMPLACE EL CABLE DEL PISO

OK

5.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M34-2 (BFR+) - Masa de la carrocería

Siempre

1 MΩ o superior

M34-1 (BFR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

Sensor del airbag lateral derecho del piso

*2

Conjunto del sensor del airbag

*3

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al sensor del airbag lateral derecho del piso)

MAL

REEMPLACE EL CABLE DEL PISO

OK

6.

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL DERECHO DEL PISO

(a) Conecte el conector al conjunto del sensor del airbag.

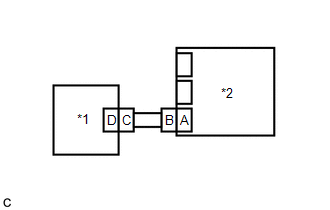

*1

Sensor del airbag lateral izquierdo del piso

*2

Conjunto del sensor del airbag

(b) Intercambie el sensor derecho del airbag lateral del piso por el izquierdo y conecte los conectores.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Borre los DTC memorizados.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(e) Apague el interruptor de encendido.

(f) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(g) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

OBSERVACIÓN:

Puede que se emitan en este momento otros DTC diferentes al B162B/85, B162C/85, B163B/86 y B163C/86, pero no están relacionados con esta comprobación.

Resultado:

Resultado

Vaya a

Se emite el DTC B162B/85 o B162C/85.

A

Se emite el DTC B163B/86 o B163C/86.

B

No se emiten los DTC B162B/85, B162C/85, B163B/86 y B163C/86.

C

(h) Apague el interruptor de encendido.

(i) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(j) Vuelva a colocar los sensores de los airbags laterales derecho e izquierdo del piso en su posición original y conecte los conectores.

A

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

B

SUSTITUYA EL SENSOR DEL AIRBAG LATERAL DERECHO DEL PISO

C

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

    Avería en el circuito del sensor del airbag lateral izquierdo (B1625/22)
    DESCRIPCIÓN El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag, el sensor del airbag lateral de la puerta izquierda, el sensor del ...

    Conjunto del sensor del airbag lateral n° 2 (izquierdo) (B163A/3A)
    DESCRIPCIÓN El circuito del sensor de colisión lateral izquierdo (bus 2) está compuesto por el conjunto del sensor del airbag y el sensor del airbag lateral izquierdo del suelo. El sensor del a ...
