Componentes
COMPONENTES

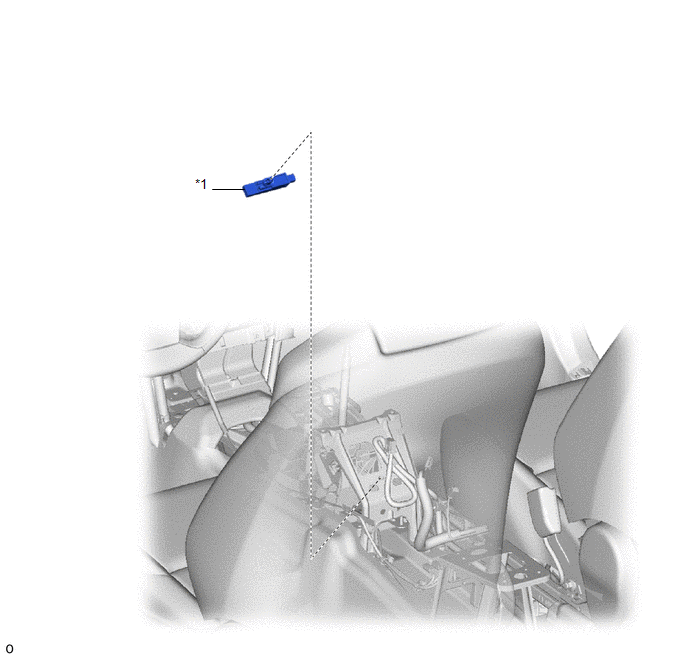

ILUSTRACIÓN
|
*1 |
CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1 |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1
(a) Desconecte el conector.
|

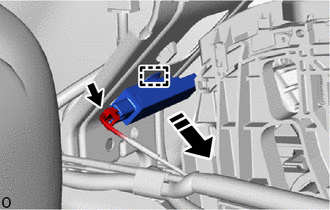

Extraiga en este sentido |
(b) Con ayuda de un extractor de clips, desenganche la abrazadera y extraiga el conjunto de la antena de la llave eléctrica interna n° 1, como se muestra en la ilustración.
AVISO:
Tenga cuidado al extraer el conjunto de la antena de la llave eléctrica interior n° 1. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 1, sustitúyala por una nueva.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1
(a) Enganche la abrazadera e instale el conjunto de la antena de la llave eléctrica interior n° 1, tal y como se muestra en la ilustración.
|

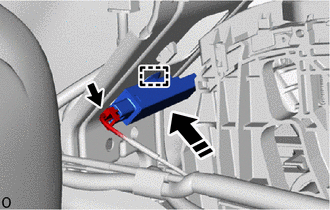

Coloque en este sentido |
AVISO:
Tenga cuidado al instalar el conjunto de la antena de la llave eléctrica interior n° 1. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 1, sustitúyala por una nueva.
(b) Conecte el conector.
2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA
Haga clic aquí
