Componentes
COMPONENTES

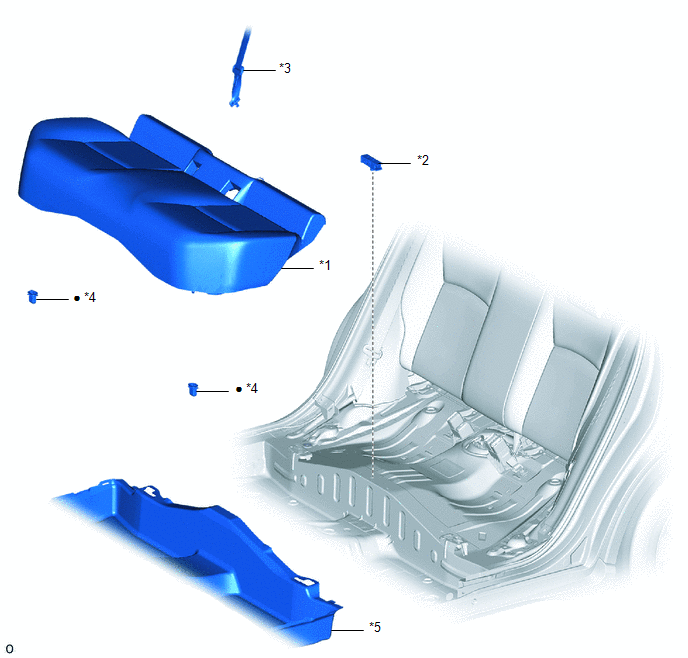

ILUSTRACIÓN
*1 |
CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS TIPO BANCO |
*2 |
CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 2 |
*3 |
CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*4 |
GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
*5 |
CONJUNTO DE LA MOQUETA DEL PISO DELANTERO |
- |
- |
● |
Pieza no reutilizable |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA
Haga clic aquí
3. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 2
(a) Despegue el conjunto de la moqueta del piso delantero hasta que se pueda retirar el conjunto de la antena de la llave eléctrica interior n° 2.
(b) Desconecte el conector.
![]() |
Extraiga en este sentido |

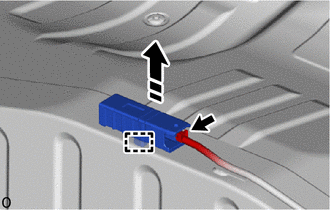

(c) Con ayuda de un extractor de clips, desenganche la abrazadera y extraiga el conjunto de la antena de la llave eléctrica interna n° 2, como se muestra en la ilustración.
AVISO:
Tenga cuidado al extraer el conjunto de la antena de la llave eléctrica interior n° 2. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 2, sustitúyala por una nueva.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 2

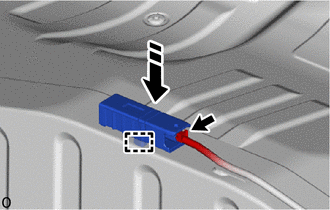

(a) Enganche la abrazadera e instale el conjunto de la antena de la llave eléctrica interior n° 2, tal y como se muestra en la ilustración.
![]() |
Coloque en este sentido |
AVISO:
Tenga cuidado al instalar el conjunto de la antena de la llave eléctrica interior n° 2. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 2, sustitúyala por una nueva.
(b) Conecte el conector.
(c) Vuelva a colocar el conjunto de la moqueta del piso delantero.
2. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
3. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA
Haga clic aquí
4. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
