InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

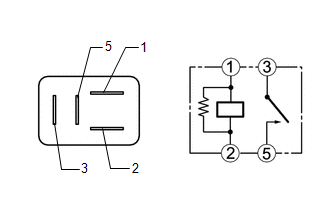

1. INSPECCIONE EL RELÉ DE ADVERTENCIA DE SEGURIDAD

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

3 - 5

Tensión de la batería aplicada a los terminales 1 y 2

Inferior a 1 Ω

3 - 5

Tensión de la batería no aplicada a los terminales 1 y 2

10 kΩ o superior
  • Si el resultado no es el especificado, sustituya el relé de advertencia de seguridad.
