Toyota CH-R Manual de Taller: Componentes

COMPONENTES

ILUSTRACIÓN

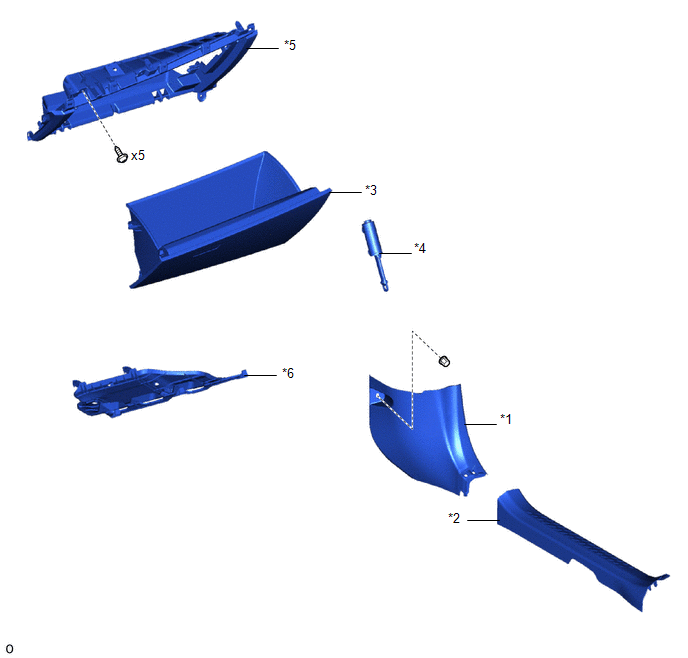

*1

PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA DERECHA

*3

CONJUNTO DE LA PUERTA DE LA GUANTERA

*4

SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA

*5

MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

*6

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

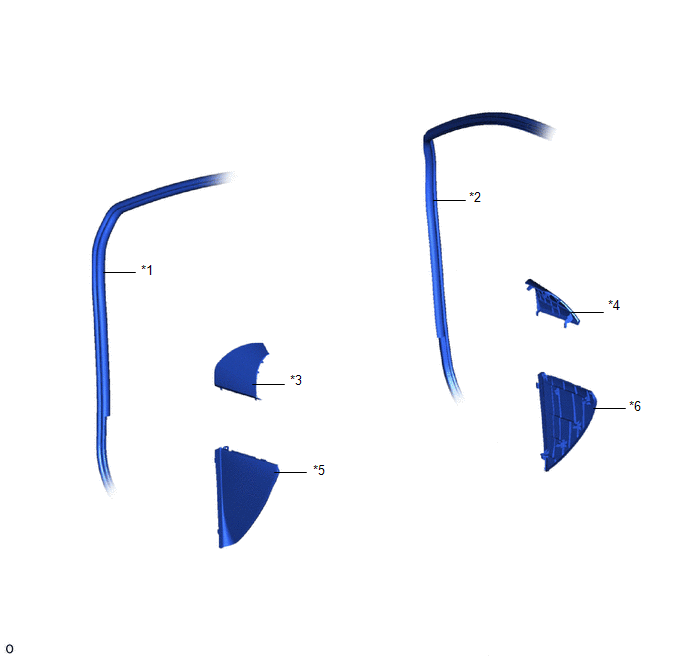

ILUSTRACIÓN

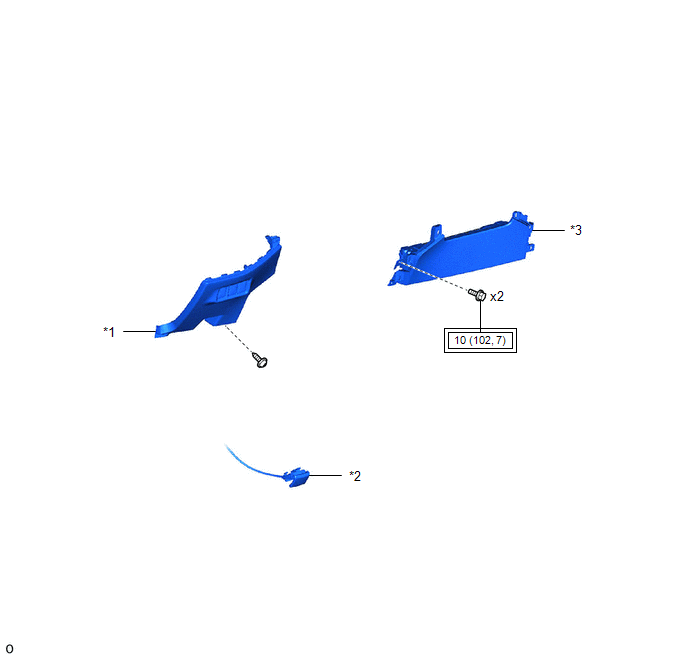

*1

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

*3

MOLDURA DEL EXTREMO DE ACABADO IZQUIERDA DEL PANEL DE INSTRUMENTOS

*4

MOLDURA DE ACABADO DERECHA DEL PANEL DE INSTRUMENTOS

*5

PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

*6

PARTE DERECHA DEL PANEL DE INSTRUMENTOS

ILUSTRACIÓN

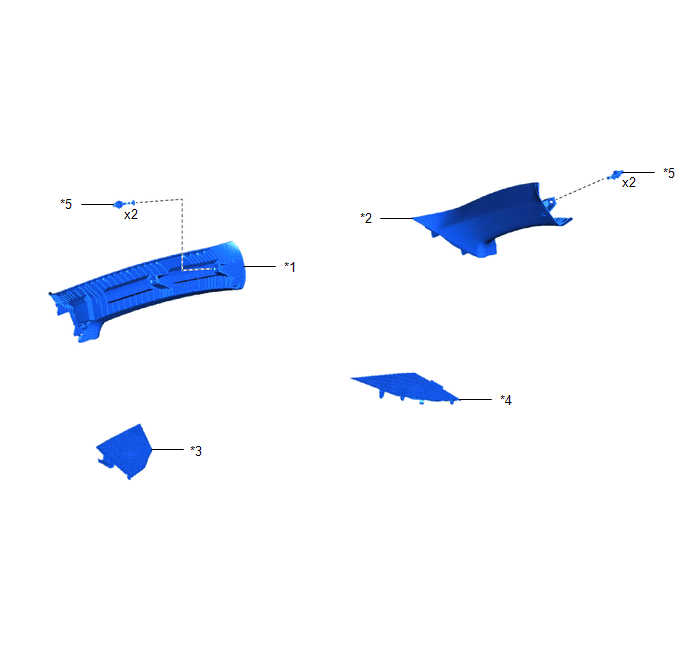

*1

EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

*2

EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

*3

SUBCONJUNTO DEL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS N° 1

*4

SUBCONJUNTO DEL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS N° 2

*5

CLIP DEL EMBELLECEDOR DEL MONTANTE DELANTERO

-

-

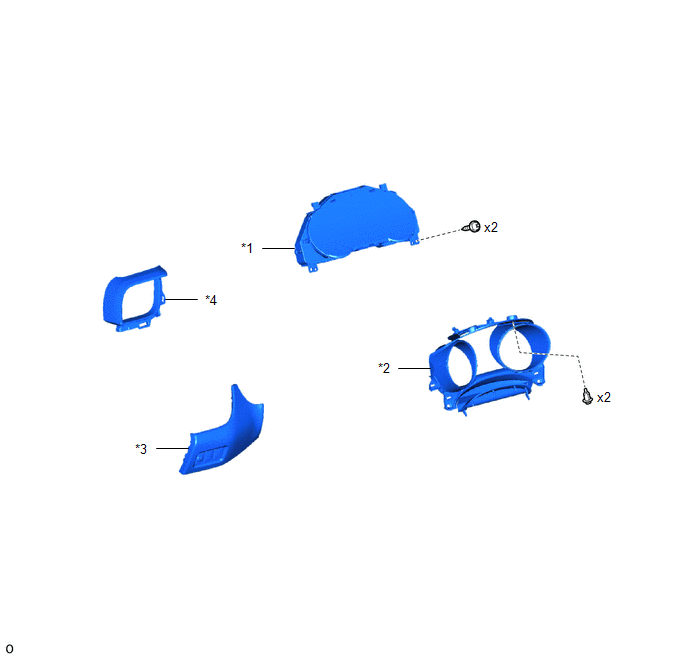

ILUSTRACIÓN

*1

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*2

CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*3

SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*4

SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS N° 2

ILUSTRACIÓN

*1

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*2

SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

*3

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1 CON COMPUERTA

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

ILUSTRACIÓN

*A

Sin pantalla

*B

Con receptor de radio

*C

Sin receptor de radio

-

-

*1

SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

SOPORTE DE LA RADIO N° 1

*3

SOPORTE DE LA RADIO N° 2

*4

CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

*5

CUBIERTA DE ABERTURA DEL ESTÉREO CON SOPORTE

*6

CUBIERTA DE ABERTURA DEL ESTÉREO N° 2

*7

CUBIERTA DE LA ABERTURA DEL ESTÉREO

-

-

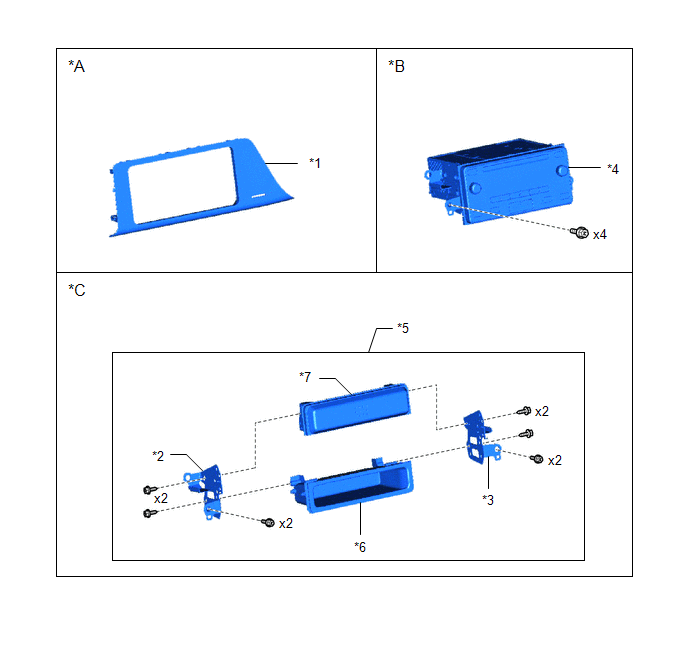

ILUSTRACIÓN

*A

Para tipo con radio y pantalla

-

-

*1

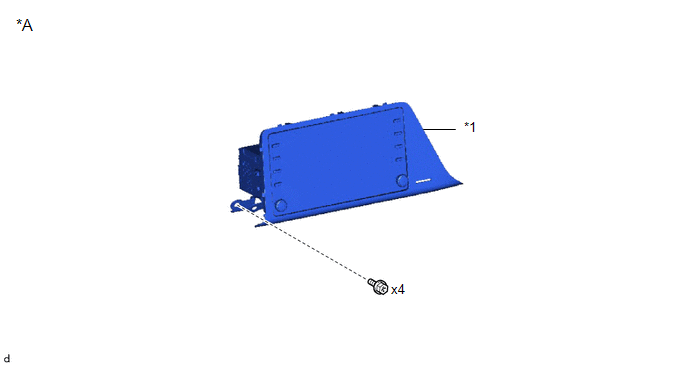

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE

-

-

ILUSTRACIÓN

*A

Con pantalla

*B

Sin pantalla

*C

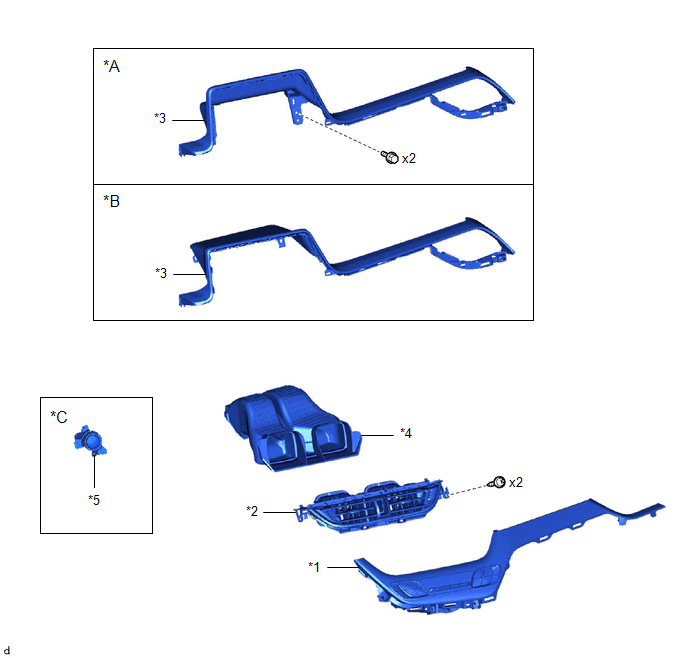

Con sistema de llave inteligente

-

-

*1

SUBCONJUNTO DEL PANEL CENTRAL INFERIOR DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

*3

SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS N° 1

*4

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 2

*5

BISEL DEL INTERRUPTOR DEL MOTOR DE ARRANQUE

-

-

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

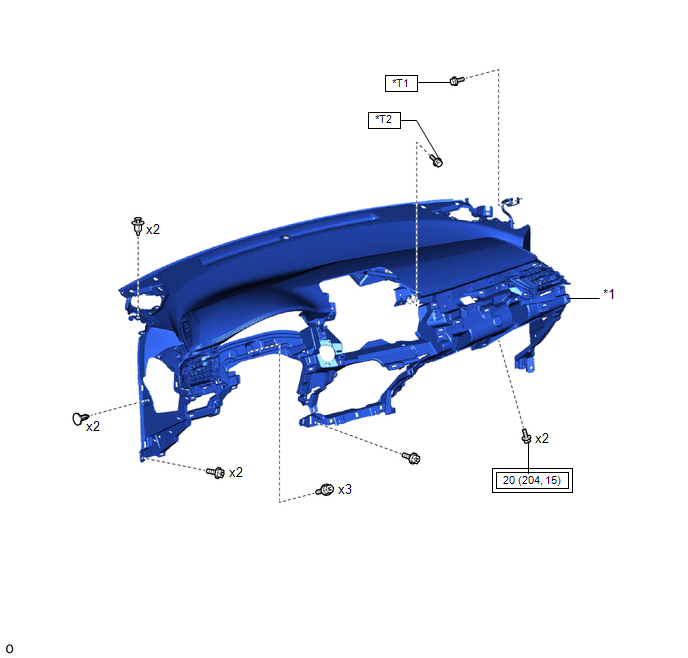

*T1

Fabricados para TMMT, tipo A: 10.5 N*m (107 kgf*cm, 8 lbf*pi.)

Fabricados para TMMT, tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.)

Fabricados por TMC: 10 N*m (102 kgf*cm, 7 lbf*pi.)

*T2

Fabricados para TMMT, tipo A: 8.3 N*m (85 kgf*cm, 73 lbf*pulg.)

Fabricados para TMMT, tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.)

Fabricados por TMC: 10 N*m (102 kgf*cm, 7 lbf*pi.)

ILUSTRACIÓN

*A

Para tipo con radio y pantalla

-

-

*1

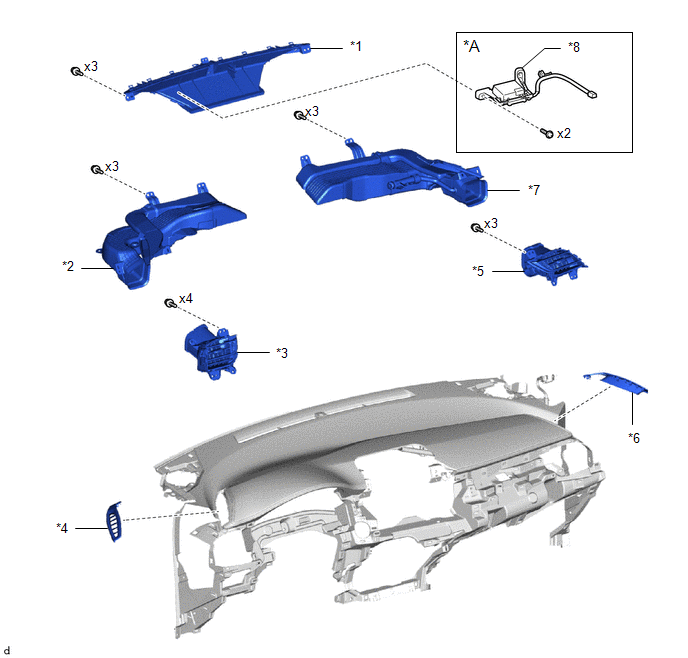

CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

*2

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

*3

CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1

*4

BOQUILLA DEL DESESCARCHADOR LATERAL N° 1

*5

CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 2

*6

BOQUILLA DEL DESESCARCHADOR LATERAL N° 2

*7

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

*8

CONJUNTO DE LA ANTENA DEL TELÉFONO Y GPS

ILUSTRACIÓN

*A

Con generador de iones

-

-

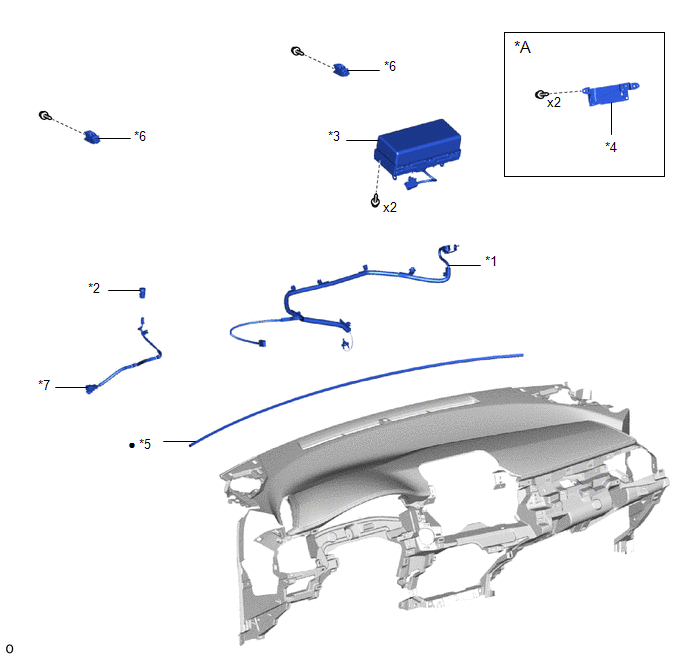

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA

*2

SENSOR DE CONTROL AUTOMÁTICO DE LUCES

*3

CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

*4

SUBCONJUNTO DEL IONIZADOR

*5

AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 1

*6

PASADOR DEL PANEL DE INSTRUMENTOS N° 1

*7

CABLE DEL PANEL DE INSTRUMENTOS N° 2

-

-

Pieza no reutilizable

-

-
