COMPROBACIÓN / BORRADO DE DTC
COMPRUEBE LOS DTC (CON EL TECHSTREAM)
(a) Apague el interruptor de encendido.
(b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posición ON.
(d) Encienda el Techstream.
(e) Acceda a los siguientes menús: Chassis / EMPS / Trouble Codes.
Chassis > EMPS > Trouble Codes(f) Compruebe los detalles de los DTC.
Haga clic aquí
COMPRUEBE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST)

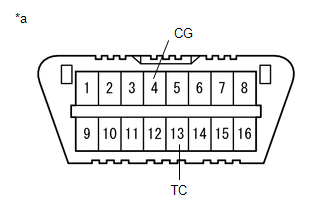

(a) Utilice la SST para conectar los terminales 13 (TC) y 4 (CG) del DLC3.
SST: 09843-18040
|
*a |
DLC3 |
(b) Coloque el interruptor de encendido en posición ON.

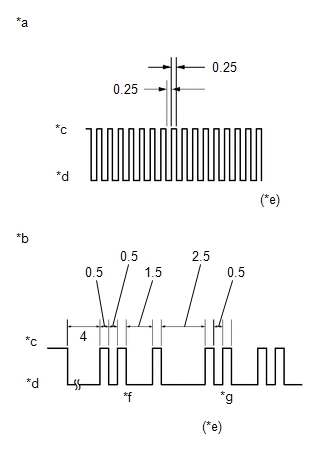

(c) Lea y anote los DTC indicados por el parpadeo del indicador de advertencia EPS en el conjunto del juego de instrumentos. Consulte la ilustración de la derecha para obtener ejemplos de un código de sistema normal y de los DTC 21 y 22.
|
*a |
Código de sistema normal |
|
*b |
Códigos 21 y 22 |
|
*c |
ON |
|
*d |
OFF |
|
*e |
segundos |
|
*f |
Código 21 |
|
*g |
Código 22 |
OBSERVACIÓN:
|
Área afectada |
Vinculado |
|---|---|
|
Circuito del indicador de advertencia EPS |
|
(d) Consulte la tabla de códigos de diagnóstico para obtener información sobre los DTC.
Haga clic aquí
(e) Compruebe los detalles de los DTC.
EPS DTC|
Visualización del indicador de advertencia EPS |
Pantalla del tester |
|---|---|
|
11 |
C1511 |
|
C1512 |
|
|
C1513 |
|
|
C1514 |
|
|
C1517 |
|
|
12 |
C1528 |
|
13 |
C1541 |
|
15 |
C1515 |
|
16 |
C1516 |
|
22 |
C1552 |
|
23 |
C1554 |
|
24 |
C1521 |
|
C1522 |
|
|
C1523 |
|
|
25 |
C1531 |
|
C1532 |
|
|
C1533 |
|
|
C1534 |
|
|
C1551 |
|
|
C1555 |
|
|
26 |
C1581 |
|
C1582 |
|
|
41 |
U0100 |
|
42 |
U0129 |
|
44 |
C1567 |
|
45 (con control de seguridad de la posición P de Toyota) |
U023A |
BORRE LOS DTC (CON EL TECHSTREAM)
(a) Apague el interruptor de encendido.
(b) Conecte el Techstream al DLC3.
(c) Coloque el interruptor de encendido en posición ON.
(d) Encienda el Techstream.
(e) Acceda a los siguientes menús: Chassis / EMPS / Trouble Codes.
Chassis > EMPS > Clear DTCs(f) Borre los DTC.
Haga clic aquí
(g) Apague el interruptor de encendido.
(h) Desconecte la Techstream del DLC3.
