Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado derecho)

(a) Extraiga el conjunto del reposacabezas del asiento trasero.

2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado izquierdo)

(a) Extraiga el conjunto del reposacabezas del asiento trasero.

3. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL (para el lado derecho)

(a) Extraiga el conjunto del reposacabezas del asiento trasero central.

4. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

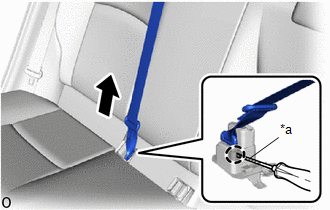

(a) Con un destornillador con la punta envuelta en cinta protectora, desconecte el conjunto del cinturón de seguridad exterior del asiento trasero central como se muestra en la ilustración.

*a

Cinta protectora

Inserte el destornillador aquí

5. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero derecho.

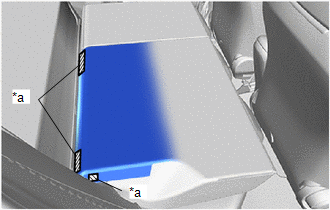

(b) Desprenda los sujetadores velcro.

*a

Sujetador velcro

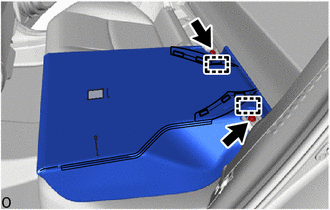

(c) Quite los 2 pernos.

(d) Desenganche las guías para extraer el conjunto del respaldo del asiento trasero derecho.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero izquierdo.

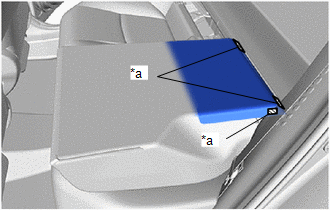

(b) Desprenda los sujetadores velcro.

*a

Sujetador velcro

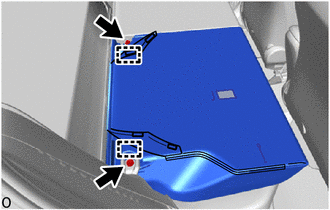

(c) Quite los 2 pernos.

(d) Desenganche las guías para extraer el conjunto del respaldo del asiento trasero izquierdo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

7. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA

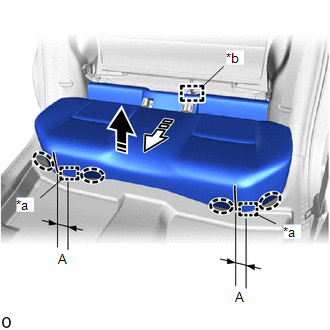

(a) Levante el borde delantero del conjunto del cojín del asiento trasero de tipo banco como se muestra en la ilustración y desenganche los ganchos del bastidor del cojín del asiento trasero del lado delantero del conjunto del cojín del asiento trasero de tipo banco de los ganchos de bloqueo del cojín del asiento trasero.

AVISO:

Asegúrese de sostener las piezas del conjunto del cojín del asiento directamente junto a los ganchos del bastidor del cojín del asiento trasero al elevarlos. Si levanta el cojín por otra parte, puede deformar el bastidor del cojín del asiento trasero.

*a

Gancho del bastidor del cojín del asiento trasero (parte delantera)

*b

Gancho del bastidor del cojín del asiento trasero (parte trasera)

Colocar las manos aquí

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

Medición estándar:

Área

Medida

A

10 mm (0.394 pulg.)

(b) Desenganche el gancho del bastidor del cojín del asiento trasero del lado trasero del conjunto del cojín del asiento trasero de tipo banco como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

8. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

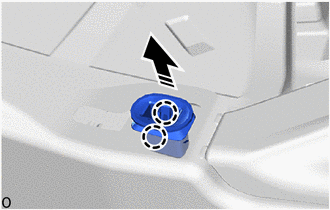

(a) Desenganche las garras para extraer el gancho de bloqueo del cojín del asiento trasero como se muestra en la ilustración.

Extraiga en este sentido

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
