Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

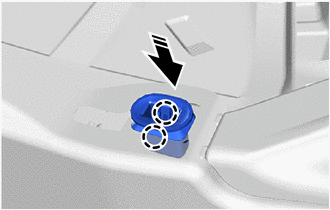

(a) Enganche las garras para instalar un gancho nuevo de bloqueo del cojín del asiento trasero como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

Coloque en este sentido

2. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA

(a) Coloque el conjunto del cojín del asiento trasero de tipo banco en el habitáculo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

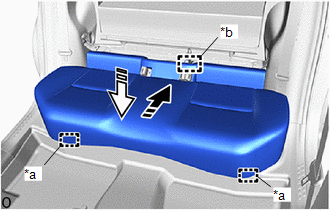

(b) Enganche el gancho del bastidor del cojín del asiento trasero del lado trasero del conjunto del cojín del asiento trasero de tipo banco como se muestra en la ilustración.

*a

Gancho del bastidor del cojín del asiento trasero (parte delantera)

*b

Gancho del bastidor del cojín del asiento trasero (parte trasera)

Instale en esta dirección (1)

Instale en esta dirección (2)

(c) Enganche los ganchos del bastidor del cojín del asiento trasero del lado delantero del conjunto del cojín del asiento trasero de tipo banco como se muestra en la ilustración.

AVISO:

Asegúrese de que el conjunto del cojín del asiento trasero de tipo banco esté instalado en forma segura.

3. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

(a) Coloque el conjunto del respaldo del asiento trasero izquierdo en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Enganche las guías para instalar el conjunto del respaldo del asiento trasero izquierdo.

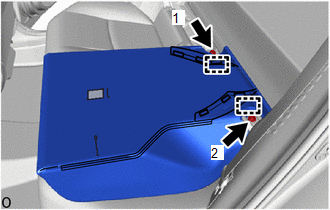

(c) Coloque los 2 pernos.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

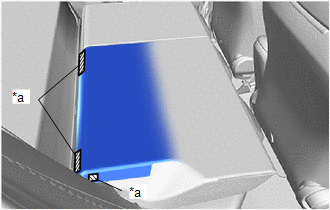

(d) Fije los sujetadores velcro.

*a

Sujetador velcro

(e) Retire el conjunto del respaldo del asiento trasero izquierdo.

4. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

(a) Coloque el conjunto del respaldo del asiento trasero derecho en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Enganche las guías para instalar el conjunto del respaldo del asiento trasero derecho.

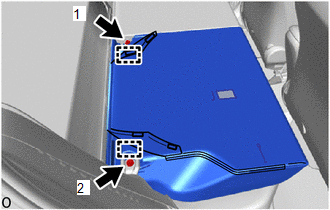

(c) Coloque los 2 pernos.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

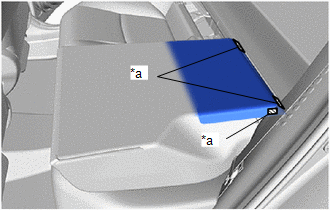

(d) Fije los sujetadores velcro.

*a

Sujetador velcro

(e) Retire el conjunto del respaldo del asiento trasero derecho.

5. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

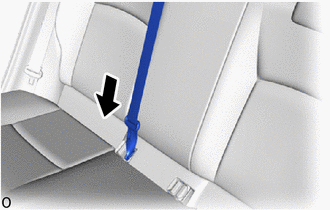

(a) Conecte el conjunto del cinturón de seguridad central exterior del asiento trasero como se muestra en la ilustración.

6. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL (para el lado derecho)

(a) Instale el conjunto del reposacabezas del asiento trasero central.

7. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado derecho)

(a) Instale el conjunto del reposacabezas del asiento trasero.

8. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado izquierdo)

(a) Instale el conjunto del reposacabezas del asiento trasero.
