DESCRIPCIÓN

Estos DTC se memorizan cuando se produce una avería en el conjunto de la antena del techo que está conectado al conjunto del receptor de radio y la pantalla.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B15FE

Antena del sintonizador XM desconectada

El conjunto de la antena del techo no está conectado
  • Subconjunto del cable de la antena
  • Subconjunto del cable de la antena n° 2
  • Subconjunto del cable de la antena n° 3
  • Conjunto de la antena del techo
  • Conjunto del receptor de radio y pantalla

B15FF

Cortocircuito en la antena del sintonizador XM

Se produce un cortocircuito en el conjunto de la antena del techo
  • Subconjunto del cable de la antena
  • Subconjunto del cable de la antena n° 2
  • Subconjunto del cable de la antena n° 3
  • Conjunto de la antena del techo
  • Conjunto del receptor de radio y pantalla

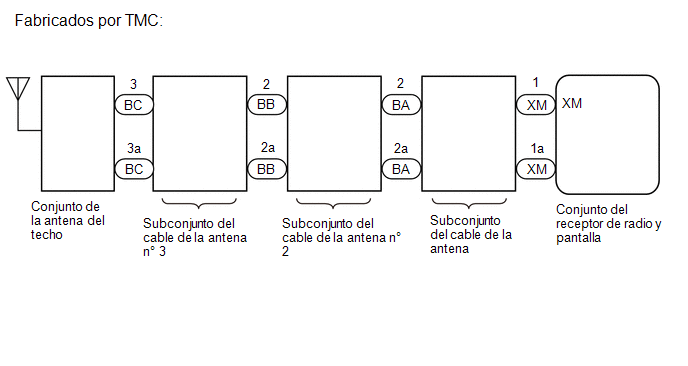

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sustituya el subconjunto del cable de la antena por uno nuevo o en buen estado.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

Resultado:

Resultado

Vaya a

OK

A

NG (fabricados por TMMT)

B

NG (fabricados por TMC)

C
A

FIN DE LA INSPECCIÓN (EL SUBCONJUNTO DEL CABLE DE LA ANTENA ESTABA DEFECTUOSO)
C

IR AL PUNTO 5

B

2.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

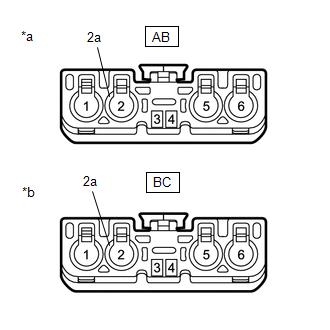

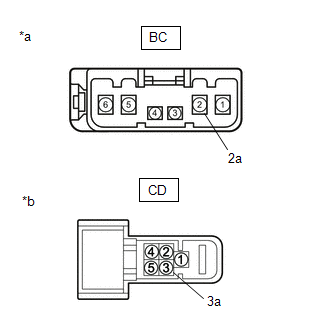

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-2 - BC-2

Siempre

Inferior a 1 Ω

AB-2a - BC-2a

Siempre

Inferior a 1 Ω

AB-2 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-2a - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

3.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 2)

*b

Vista frontal del conector del mazo de cables

(al conjunto de la antena del techo)

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD-3

Siempre

Inferior a 1 Ω

BC-2a - CD-3a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

4.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

5.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

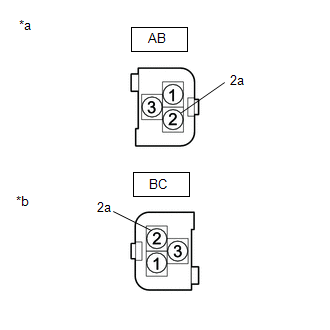

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-2 - BC-2

Siempre

Inferior a 1 Ω

AB-2a - BC-2a

Siempre

Inferior a 1 Ω

AB-2 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-2a - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

6.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

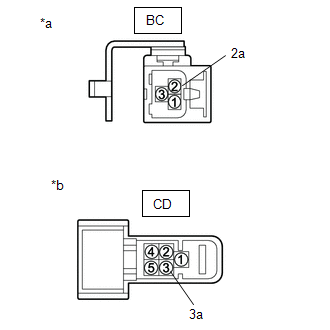

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 2)

*b

Vista frontal del conector del mazo de cables

(al conjunto de la antena del techo)

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD

Siempre

Inferior a 1 Ω

BC-2a - CD-3a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

7.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente.

Haga clic aquí

(b) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
