Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

(a) Sin sistema de doble cierre:

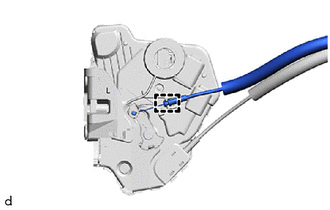

(1) Enganche la guía e instale el conjunto del cable de cierre interior de las puertas delanteras en el conjunto del bloqueo de la puerta delantera con motor.

(b) Con sistema de doble cierre:

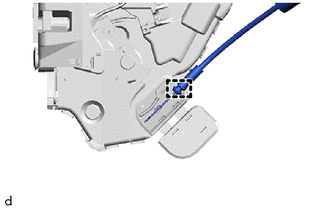

(1) Enganche la guía e instale el conjunto del cable de cierre interior de las puertas delanteras en el conjunto del bloqueo de la puerta delantera con motor.

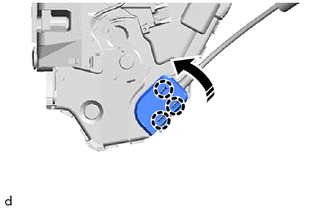

(2) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

2. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

(a) Sin sistema de doble cierre:

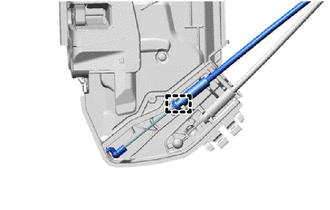

(1) Enganche la guía e instale el conjunto del cable de control remoto de la cerradura de las puertas delanteras en el conjunto del bloqueo de la puerta delantera con motor.

(b) Con sistema de doble cierre:

(1) Enganche la guía e instale el conjunto del cable de control remoto de la cerradura de las puertas delanteras en el conjunto del bloqueo de la puerta delantera con motor.

3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA DELANTERA (sin sistema de bloqueo doble)

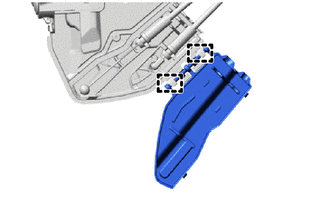

(a) Enganche las guías para instalar el subconjunto de la cubierta del bloqueo de la puerta delantera al conjunto del bloqueo de la puerta delantera con motor.

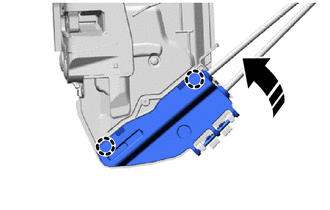

(b) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

4. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR

AVISO:

  • Si vuelve a utilizar el conjunto de la cerradura de las puertas delanteras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
  • No permita que se adhiera grasa o polvo a la superficie de instalación del sello del mazo de cables de la cerradura de la puerta.
  • Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello está dañado, puede introducirse agua. Esto puede provocar una avería en el conjunto de la cerradura de la puerta delantera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta delantera con motor.

(b) Cuando vuelva a utilizar el conjunto de bloqueo de la puerta delantera con motor (sin sistema de doble bloqueo):

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta delantera con motor.

(c) Cuando vuelva a utilizar el conjunto de bloqueo de la puerta delantera con motor (con sistema de doble bloqueo):

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta delantera con motor.

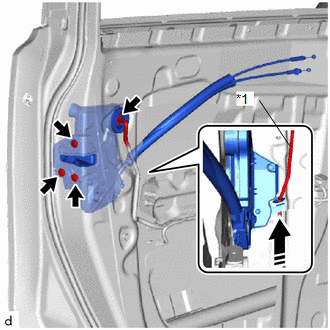

(d) Conecte el vástago de apertura de la cerradura de la puerta delantera como se muestra en la ilustración.

*1

Vástago de apertura de la cerradura de la puerta delantera

Coloque en este sentido

OBSERVACIÓN:

Asegúrese de que el vástago de apertura de la cerradura de la puerta delantera está conectado correctamente al conjunto de la cerradura de la puerta delantera con motor.

(e) Instale el conjunto de la cerradura de la puerta delantera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(f) Conecte el conector.

5. INSTALE LA CUBIERTA DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA

Haga clic aquí

7. INSTALE EL CARRIL DE LA VENTANILLA DELANTERA

Haga clic aquí

8. INSTALE EL EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

10. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA

Haga clic aquí

11. INSTALE EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA

Haga clic aquí

12. INSTALE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA

Haga clic aquí

13. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

14. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

15. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)

Haga clic aquí

16. INSTALE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

17. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

18. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

19. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí
