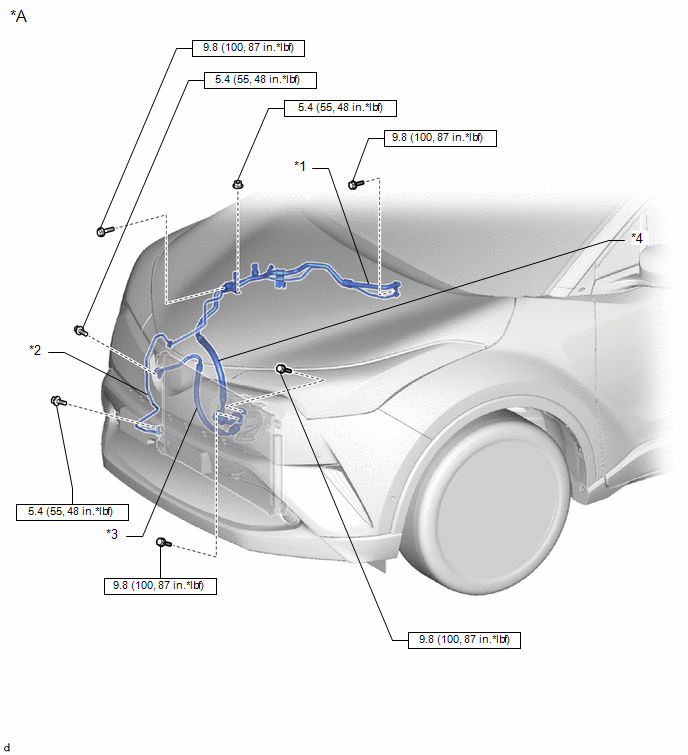

COMPONENTES
ILUSTRACIÓN
*A |
Fabricados por VALEO |
- |
- |
*1 |
SUBCONJUNTO DEL TUBO DE ASPIRACIÓN |
*2 |
TUBERÍA "A" DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR |
*3 |
SUBCONJUNTO DE LA MANGUERA DE DESCARGA |
*4 |
SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

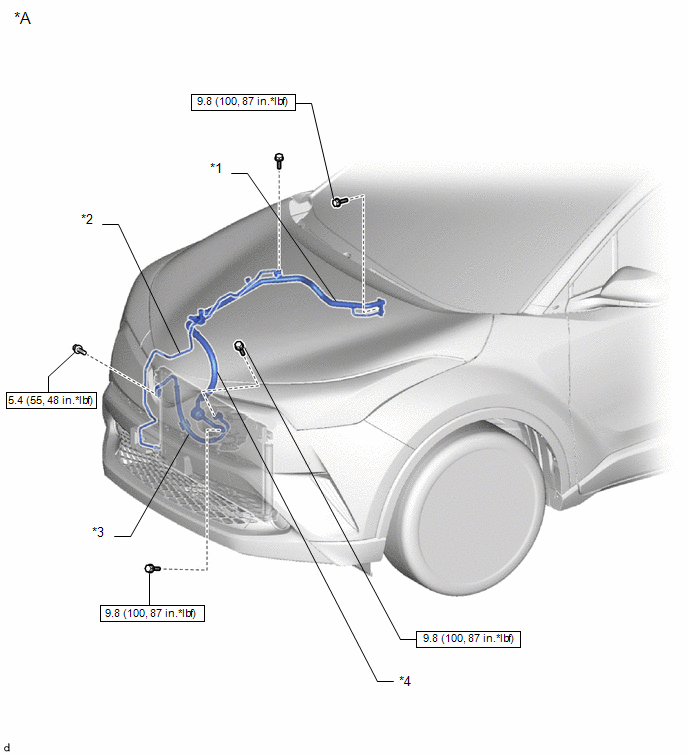

ILUSTRACIÓN
*A |
Fabricados por DENSO |
- |
- |
*1 |
SUBCONJUNTO DEL TUBO DE ASPIRACIÓN |
*2 |
TUBERÍA "A" DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR |
*3 |
SUBCONJUNTO DE LA MANGUERA DE DESCARGA |
*4 |
SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

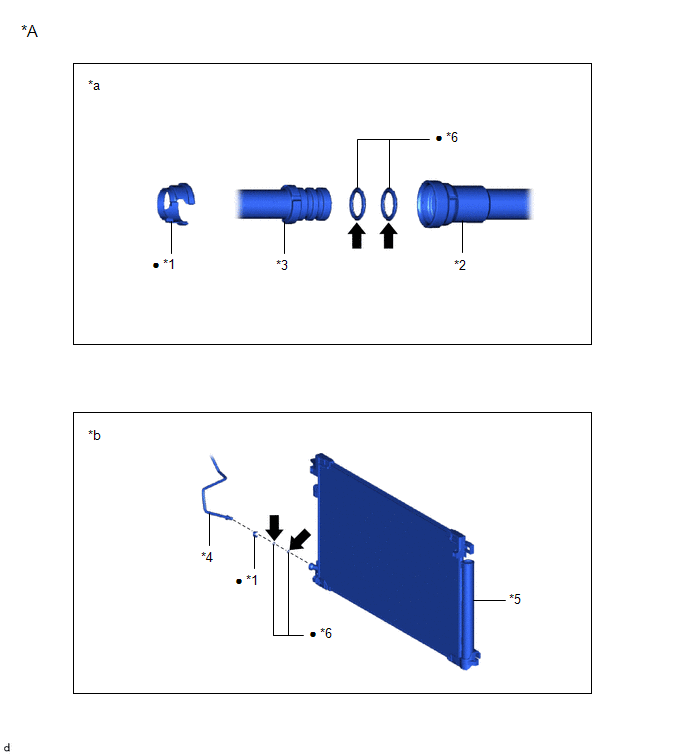

ILUSTRACIÓN
*A |
Fabricados por DENSO |
- |
- |
*1 |
ABRAZADERA DEL TUBO |
*2 |
SUBCONJUNTO DEL TUBO DE ASPIRACIÓN |
*3 |
SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN |
*4 |
TUBERÍA "A" DEL LÍQUIDO REFRIGERANTE DEL ENFRIADOR |
*5 |
CONJUNTO DEL CONDENSADOR DEL ENFRIADOR |
*6 |
JUNTA TÓRICA |
*a |
para el subconjunto de manguera de aspiración |
*b |
Para el tubo A del líquido refrigerante del enfriador |
● |
Pieza no reutilizable |
![]() |
Aceite del compresor ND-OIL 12 o producto equivalente |
