EXTRACCIÓN

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN

  • para HFC-134a(R134a):

    Haga clic aquí

  • Para HFO-1234yf (R1234yf):

    Haga clic aquí

2. EXTRAIGA LA ABRAZADERA DE TUBO (fabricada para DENSO)

(a) Para el subconjunto de manguera de aspiración:

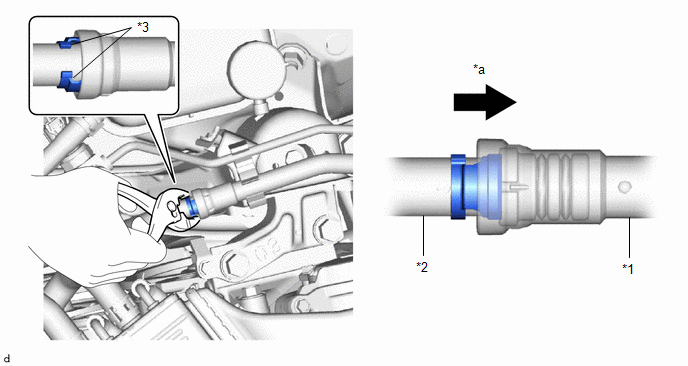

(1) Mientras presiona el extremo del subconjunto del tubo de aspiración en el extremo del subconjunto de la tubería de aspiración, utilice unos alicates para apretar ambos lados de la abrazadera del tubo hasta que se separe.

*1

Subconjunto de la tubería de aspiración

*2

Subconjunto de la manguera de aspiración

*3

Abrazadera del tubo

-

-

*a

Presione

-

-

AVISO:

  • Si hay alguna partícula extraña adherida a las piezas de conexión, retírela con un cepillo o con aire comprimido.
  • Asegúrese de que los fragmentos de la abrazadera de tubo no vayan a parar a los tubos.

(2) Desconecte el subconjunto de la manguera de aspiración.

AVISO:

Elimine las partículas extrañas de los extremos del subconjunto de la manguera de aspiración y del subconjunto del tubo de aspiración.

(3) Extraiga las 2 juntas tóricas del subconjunto de la manguera de aspiración.

AVISO:

Envuelva los extremos abiertos del subconjunto del tubo de aspiración separado y el subconjunto de la manguera de aspiración con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

(4) Extraiga la abrazadera de tubo.

(b) Para el tubo A del líquido refrigerante del enfriador:

Haga clic aquí

    Componentes
    COMPONENTES ILUSTRACIÓN *A Fabricados por VALEO - - *1 SUBCONJUNTO DEL TUBO DE ASPIRACIÓN *2 TUBERÍ ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE LA ABRAZADERA DEL TUBO (fabricada para DENSO) (a) Para el subconjunto de manguera de aspiración: (1) Quite la cinta de vinilo de los extremos abiertos del su ...
