INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA ABRAZADERA DEL TUBO (fabricada para DENSO)

(a) Para el subconjunto de manguera de aspiración:

(1) Quite la cinta de vinilo de los extremos abiertos del subconjunto del tubo de aspiración y el subconjunto de la manguera de aspiración.

(2) Coloque una nueva abrazadera de tubo en el subconjunto de la manguera de aspiración.

AVISO:

Enganche firmemente el escalón interior de la abrazadera de tubo en la ranura del subconjunto de la manguera de aspiración.
No amplíe la apertura de la abrazadera de los tubos más que el diámetro del subconjunto de la manguera de aspiración al instalarlo.
No coloque la abrazadera de los tubos con la sección del diámetro grande en la dirección incorrecta.

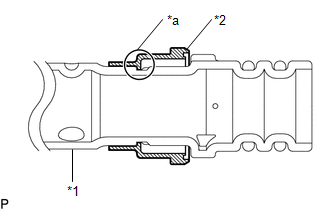

*1	Subconjunto de la manguera de aspiración
*2	Abrazadera del tubo
*a	Ranura

(3) Engrase bien con aceite de compresor las 2 juntas tóricas nuevas y la superficie de contacto del subconjunto de la manguera de aspiración.

Aceite del compresor:

ND-OIL 12 o equivalente

(4) Instale las 2 juntas tóricas en el subconjunto de manguera de aspiración.

AVISO:

No deje que se adhieran materiales extraños a las juntas tóricas o a los sellos de junta tórica.

(5) Enganche el subconjunto del tubo de aspiración y el subconjunto de la manguera de aspiración tras hacer coincidir las marcas de alineación.

AVISO:

Enganche las piezas sujetando el tubo, no la abrazadera del tubo.

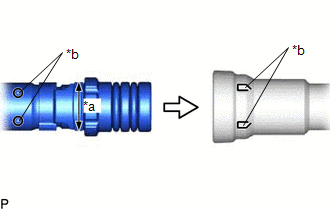

*a	Sección de diámetro grande de la abrazadera del tubo
*b	Marca de alineación

(6) Inserte firmemente la abrazadera del tubo en el punto en que la sección de diámetro grande de la abrazadera está cubierta por el subconjunto del tubo de aspiración.

OBSERVACIÓN:

Al insertar, asegúrese de que se oye un clic.
Asegúrese de que el subconjunto de la manguera de aspiración está insertado de forma segura tirando de él.

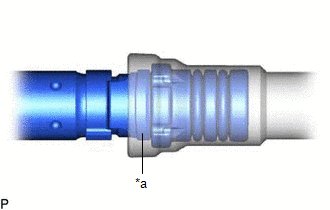

*a	Sección de diámetro grande de la abrazadera del tubo

(b) Para el tubo A del líquido refrigerante del enfriador:

Haga clic aquí

2. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

para HFC-134a(R134a):
Haga clic aquí
Para HFO-1234yf (R1234yf):
Haga clic aquí

3. CALIENTE EL MOTOR

para HFC-134a(R134a):
Haga clic aquí
Para HFO-1234yf (R1234yf):
Haga clic aquí

4. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

para HFC-134a(R134a):
Haga clic aquí
Para HFO-1234yf (R1234yf):
Haga clic aquí
