COMPONENTES

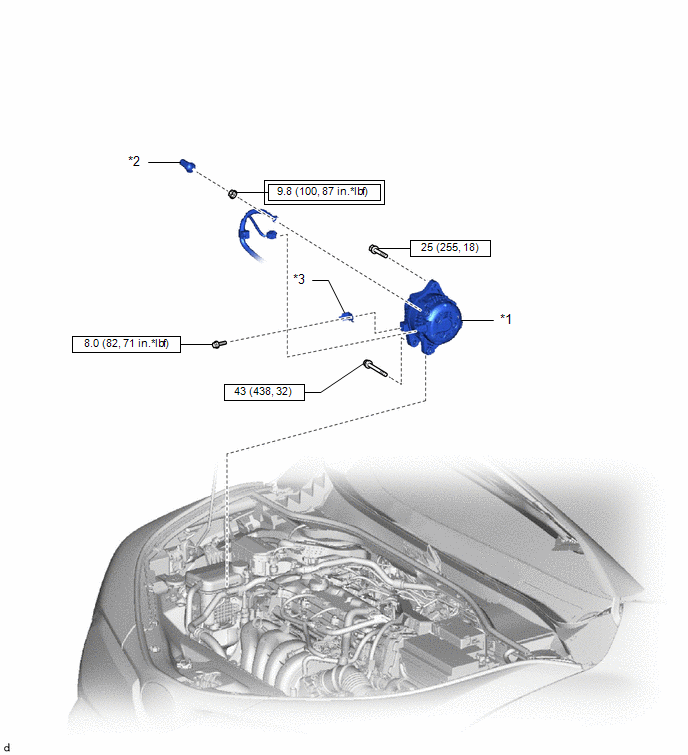

ILUSTRACIÓN
*1 |
CONJUNTO DEL GENERADOR |
*2 |
TAPA DEL TERMINAL |
*3 |
SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |

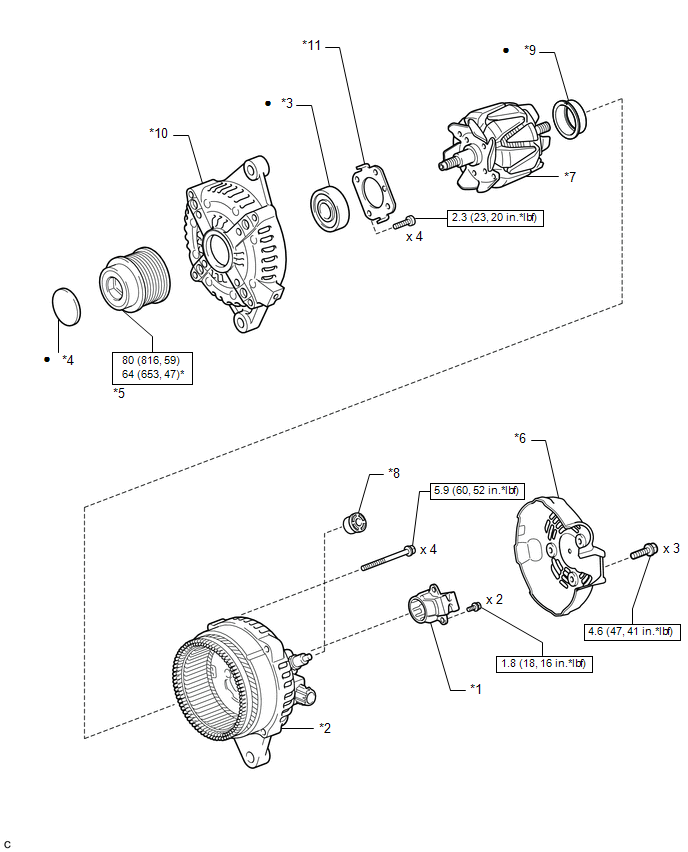

ILUSTRACIÓN
*1 |
CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR |
*2 |
CONJUNTO DE LA BOBINA DEL GENERADOR |
*3 |
COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR |
*4 |
SOMBRERETE DE LA POLEA DEL GENERADOR |
*5 |
GENERADOR CON POLEA DE EMBRAGUE |
*6 |
TAPA DEL EXTREMO TRASERO DEL GENERADOR |
*7 |
CONJUNTO DEL ROTOR DEL GENERADOR |
*8 |
AISLADOR DEL TERMINAL DEL GENERADOR |
*9 |
EMPAQUETADURA DE LA TAPA DEL COJINETE |
*10 |
ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR |
*11 |
PLACA DE RETENCIÓN |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
* |
Para utilizar con la SST |
● |
Pieza no reutilizable |
- |
- |
