EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajustes, calibrado, inicialización o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalación o extracción del conjunto del generador.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
|
Sistema de seguridad anticolisión |
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA LA CORREA TRAPEZOIDAL DEL VENTILADOR Y DEL GENERADOR
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL GENERADOR
|

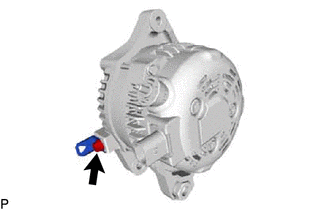

(a) Quite la capucha del terminal del conjunto del generador. |
|
(b) Extraiga la tuerca para desconectar el cable del motor del terminal B.
(c) Desconecte el conector del conjunto del generador.

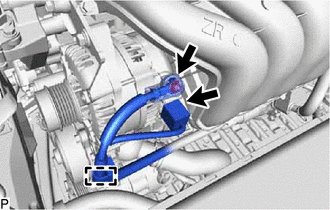

(d) Desenganche la abrazadera y desconecte el mazo de cables del soporte del mazo de cables.
|

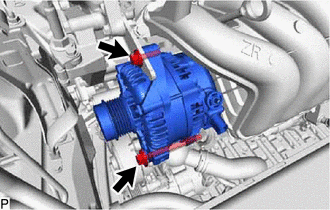

(e) Extraiga los 2 pernos y el conjunto del generador. |
|
|
(f) Extraiga el perno y el soporte de la abrazadera del mazo de cables del conjunto del generador. |
|
Componentes
