INSPECCIÓN
PROCEDIMIENTO

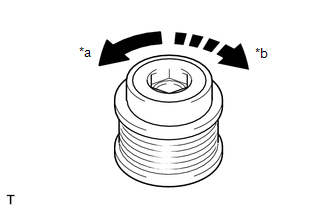

1. INSPECCIONE EL GENERADOR CON POLEA DE EMBRAGUE
|
(a) Sujete el centro de la polea del generador con embrague y asegúrese de que el anillo exterior gire en el sentido de las agujas del reloj y no en el sentido contrario. OK: El anillo exterior gira en sentido contrario al de las agujas del reloj y no gira en el sentido de las agujas del reloj. Si el resultado no es el especificado, sustituya el generador con polea de embrague. |
|

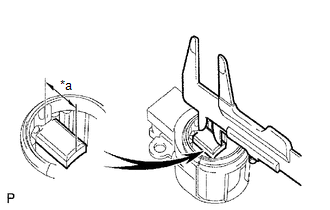

2. INSPECCIONE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR
|
(a) Mida la longitud de las escobillas expuestas con un calibre de nonio. Longitud estándar de la escobilla expuesta: 9.5 a 11.5 mm (0.374 a 0.453 pulg.) Longitud mínima de la escobilla expuesta: 4.5 mm (0.177 pulg.) Si la longitud de la escobilla es inferior al mínimo especificado, sustituya el conjunto del portaescobillas del generador. |
|
3. INSPECCIONE EL CONJUNTO DEL ROTOR DEL GENERADOR
|

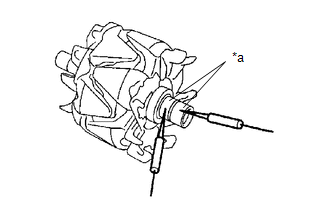

(a) Compruebe si hay algún circuito abierto en el conjunto del rotor del generador. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el conjunto del rotor del generador. |
|
|

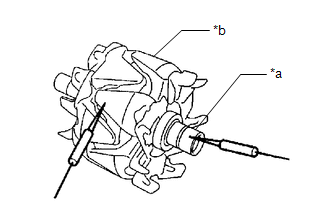

(b) Compruebe si hay algún cortocircuito a masa en el conjunto del rotor del generador. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el conjunto del rotor del generador. |
|
|

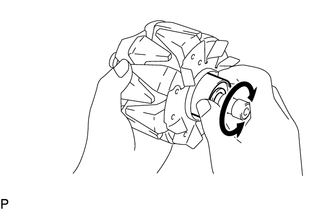

(c) Verifique que el cojinete del rotor del generador no esté áspero o desgastado y compruebe que gira sin problemas. Si el cojinete del rotor del generador está áspero o desgastado o no gira con suavidad, sustituya el conjunto del rotor del generador. |
|
|

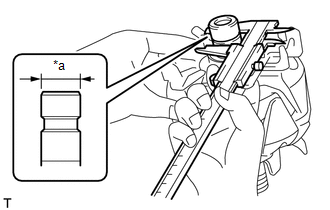

(d) Compruebe el anillo colector. (1) Asegúrese de que los anillos colectores no estén ásperos o rayados. En caso de que los anillos colectores estén ásperos o rayados, sustituya el conjunto del rotor del generador. (2) Utilice un calibre de nonio para medir el diámetro del anillo colector. Diámetro estándar: 14.2 a 14.8 mm (0.559 a 0.583 pulg.) Diámetro mínimo: 14.0 mm (0.551 pulg.) Si la medida del diámetro es inferior al mínimo, reemplace el conjunto del rotor del generador. |
|

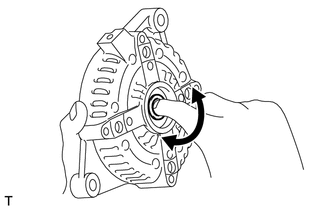

4. INSPECCIONE EL COJINETE DEL BASTIDOR DEL TERMINAL EXTREMO DE EXCITACIÓN DEL GENERADOR
|
(a) Asegúrese de que el cojinete del armazón del terminal de excitación del generador no esté áspero o desgastado y compruebe que gira sin problemas. Si el cojinete del armazón del terminal de excitación del está áspero o desgastado o no gira con suavidad, sustituya el cojinete del armazón del terminal de excitación del generador. |
|
