Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

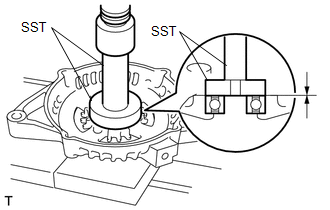

(a) Con una SST y una prensa, instale el nuevo cojinete del armazón del terminal de excitación del generador.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

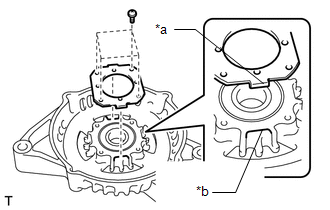

(b) Ajuste las lengüetas en la placa de retención en las muescas del bastidor del terminal extremo de excitación del generador para instalar la placa de retención.

*a

Pestaña

*b

Muesca

(c) Instale los 4 tornillos.

Torque:

2.3 N·m {23 kgf·cm, 20 in·lbf}

2. INSTALE EL CONJUNTO DEL ROTOR DEL GENERADOR

(a) Coloque el armazón del terminal de excitación del generador en la polea del generador con embrague.

*1

Conjunto del rotor del generador

*2

Armazón del terminal de excitación del generador

(b) Instale el conjunto del rotor del generador en el armazón del terminal de excitación del generador.

3. INSTALE EL CONJUNTO DE LA BOBINA DEL GENERADOR

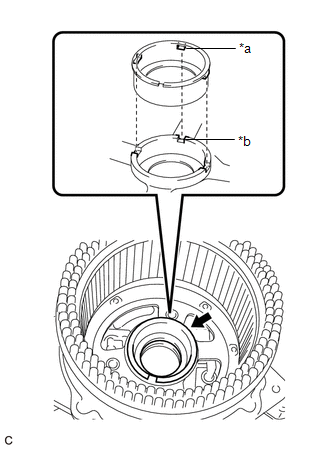

(a) Instale un nuevo aislante en la tapa del cojinete.

AVISO:

Alinee los salientes de la empaquetadura de la tapa del cojinete con las ranuras del conjunto de la bobina del generador en la instalación.

*a

Saliente

*b

Ranura

(b) Utilice la SST y una prensa para empujar lentamente el conjunto de la bobina del generador para instalarla.

SST: 09612-70100

09612-07240

(c) Coloque los 4 pernos.

Torque:

5.9 N·m {60 kgf·cm, 52 in·lbf}

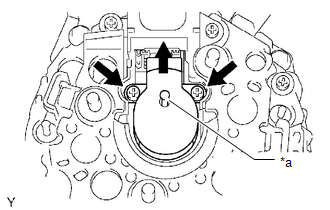

4. INSTALE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

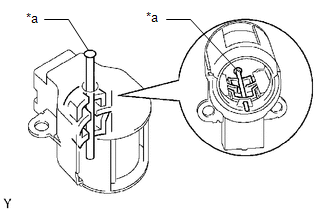

(a) A la vez que introduce 2 escobillas en el conjunto del portaescobillas del generador, introduzca también un pasador de 1.0 mm (0.0394 pulg.) en el orificio de dicho portaescobillas.

*a

Pasador (1.0 mm)

(b) Instale el conjunto del portaescobillas del generador en el conjunto de la bobina del generador con los 2 tornillos.

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

*a

Pasador (1.0 mm)

(c) Extraiga el pasador del orificio del conjunto del portaescobillas del generador.

5. INSTALE EL AISLADOR DE TERMINAL DEL GENERADOR

(a) Instale el aislador de terminal en el conjunto de la bobina del generador.

AVISO:

Asegúrese de colocar el aislador de terminal del generador en la dirección correcta.

6. INSTALE LA TAPA DEL EXTREMO TRASERO DEL GENERADOR

(a) Coloque la tapa del extremo trasero del generador al conjunto de la bobina del generador con los 3 pernos.

Torque:

4.6 N·m {47 kgf·cm, 41 in·lbf}

7. INSTALE EL GENERADOR CON POLEA DE EMBRAGUE

(a) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

(b) Instale provisionalmente la polea del generador con embrague en el eje del rotor.

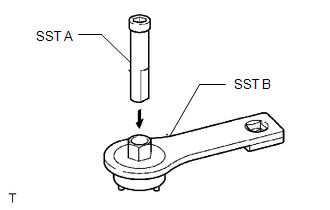

(c) Afiance las SST (A) y (B) que se muestran en la ilustración.

SST: 09820-63021

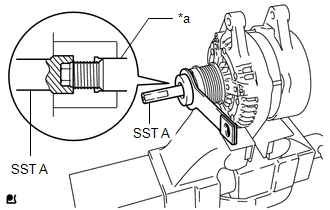

(d) Coloque el extremo del eje del rotor en la SST (A).

*a

Eje del rotor

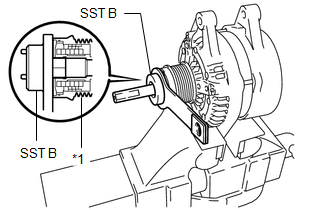

(e) Encaje la SST (B) en la polea del generador con embrague.

*1

Polea del generador con embrague

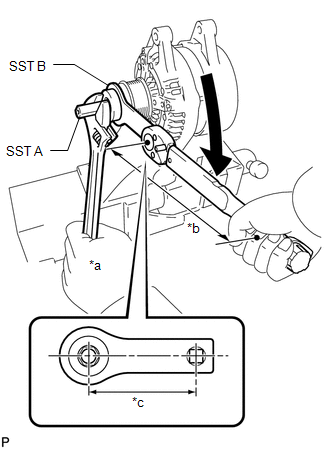

(f) Ajuste la polea del generador con embrague, para ello, gire la SST (B), tal y como se muestra en la ilustración.

*a

Sujetar

*b

Longitud del punto de apoyo de llave dinamométrica

*c

Longitud del punto de apoyo de la SST

Girar

Torque:

Par de apriete especificado :

80 N·m {816 kgf·cm, 59 ft·lbf}

AVISO:

Tenga cuidado, ya que la polea del generador con embrague o el eje del rotor podrían resultar dañados si la posición de la SST no se mantiene mientras lleva a cabo esta operación.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice la SST (longitud del punto de apoyo de 100 mm (3.94 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 400 mm (15.7 pulg.)): 64 N*m (653 kgf*cm, 47 lbf*pi.)

(g) Extraiga la SST de la polea del generador con embrague.

(h) Compruebe si la polea del generador con embrague gira con suavidad.

(i) Extraiga el armazón del terminal de excitación del generador del torno de banco.

8. INSTALE LA TAPA DE LA POLEA DEL GENERADOR

(a) Coloque una tapa de la polea del generador nueva en el generador con polea de embrague.
