INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
(a) Instale provisionalmente el interruptor de posición de estacionamiento/punto muerto en el conjunto del transeje variable continuo con los 2 pernos.
|

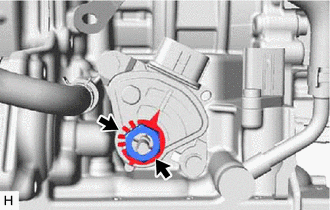

(b) Instale la placa de sujeción y la contratuerca en el interruptor de posición de estacionamiento/punto muerto. Torque: 6.9 N·m {70 kgf·cm, 61 in·lbf} |
|
(c) Instale provisionalmente la palanca del eje de control en el interruptor de posición de estacionamiento/punto muerto.
|

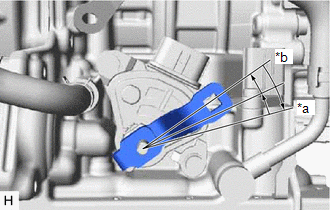

(d) Gire la palanca del eje de control en el sentido de las agujas del reloj hasta que alcance el tope y, a continuación, gírela en el sentido contrario de las agujas del reloj 2 muescas. |
|
(e) Extraiga la palanca del eje de control del interruptor de posición de estacionamiento/punto muerto.
|

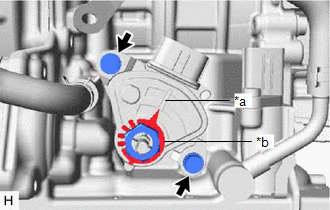

(f) Alinee el saliente con la línea básica de punto muerto. |
|
(g) Mantenga el interruptor de posición de estacionamiento/punto muerto en esta posición y apriete los 2 pernos.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
|

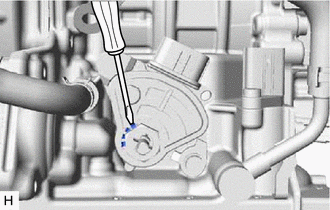

(h) Utilice un destornillador para enclavar la contratuerca con la placa de sujeción. |
|
(i) Instale la palanca del eje de control en el interruptor de posición de estacionamiento/punto muerto con la arandela y la tuerca.
Torque:
12.7 N·m {130 kgf·cm, 9 ft·lbf}
(j) Conecte el conector del interruptor de posición de estacionamiento/punto muerto.
2. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN
(a) Conecte el conjunto del cable de control de la transmisión en el soporte del cable de control de la transmisión n° 1 con un clip nuevo.
|

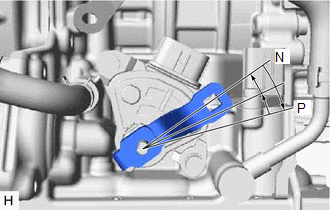

(b) Gire la palanca del eje de control en el sentido de las agujas del reloj hasta que alcance el tope y, a continuación, gírela en el sentido contrario de las agujas del reloj 2 muescas. |
|
(c) Conecte el conjunto del cable de control de la transmisión en la palanca del eje de control con la tuerca.
Torque:
12 N·m {122 kgf·cm, 9 ft·lbf}
3. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS
Haga clic aquí
4. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS
Haga clic aquí
5. INSPECCIONE EL FUNCIONAMIENTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
Haga clic aquí
6. AJUSTE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE
Haga clic aquí
8. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aquí
9. INSTALE LA ENTRADA DEL DEPURADOR DE AIRE N° 1
Haga clic aquí
10. INSTALE LA CUBIERTA DEL RADIADOR
Haga clic aquí
11. COLOQUE LA TAPA DE LA CULATA N° 2
Haga clic aquí
12. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
13. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1
Haga clic aquí
