INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

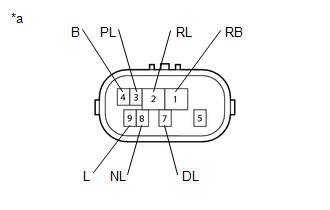

*a |
Componente no conectado al mazo de cables (interruptor de posición de estacionamiento/punto muerto) |
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
4 (B) - 9 (L) |
Palanca de cambios en la posición P o N |
Inferior a 1 Ω |
La palanca de cambios está en una posición distinta de P o N |
10 kΩ o superior |
|
1 (RB) - 3 (PL) |
Palanca de cambios en P |
Inferior a 1 Ω |
Palanca de cambios no está en P |
10 kΩ o superior |
|
1 (RB) - 2 (RL) |
Palanca de cambios en R |
Inferior a 1 Ω |
Palanca de cambios no está en R |
10 kΩ o superior |
|
1 (RB) - 8 (NL) |
Palanca de cambios en N |
Inferior a 1 Ω |
Palanca de cambios no está en N |
10 kΩ o superior |
|
1 (RB) - 7 (DL) |
La palanca de cambios está en la posición D o M |
Inferior a 1 Ω |
La palanca de cambios está en una posición distinta de D o M |
10 kΩ o superior |
Si el resultado no es el especificado, sustituya el interruptor de posición de estacionamiento/punto muerto
