EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del faro.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo	Vinculado
Subconjunto de la ECU del faro izquierdo	Sincronice la información del vehículo Inicialice el subconjunto de la ECU del faro izquierdo	Sistema automático de regulación del nivel del haz de los faros

AVISO:

Si el conjunto derecho de los faros se sustituye por uno nuevo, el registro de información del vehículo y de inicialización no es necesario.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL FARO

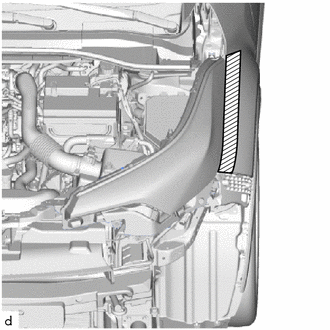

(a) Aplique cinta protectora alrededor del conjunto del faro como se muestra en la ilustración.

Cinta protectora

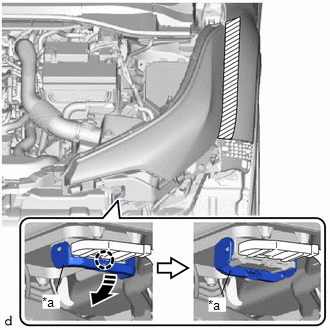

(b) Desenganche la garra, empuje la palanca de bloqueo del conector como se muestra en la ilustración y, a continuación, desconecte el conector.

*a	Palanca de bloqueo del conector
	Extraiga en este sentido

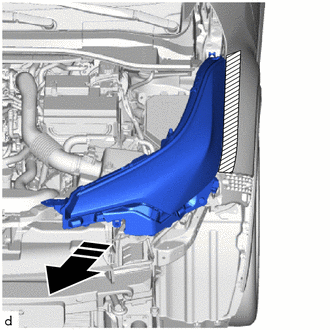

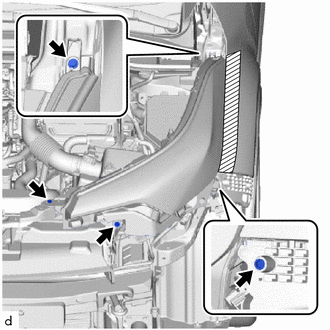

(d) Extraiga el conjunto del faro como se muestra en la ilustración.

Extraiga en este sentido
