1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE
(a) Mida la resistencia según los valores de la siguiente tabla.
|
*A |
Con sistema de alerta de cambio involuntario de carril |
*B |
Con interruptor de voz |
|
*C |
Con micrófono |
- |
- |
|
*a |

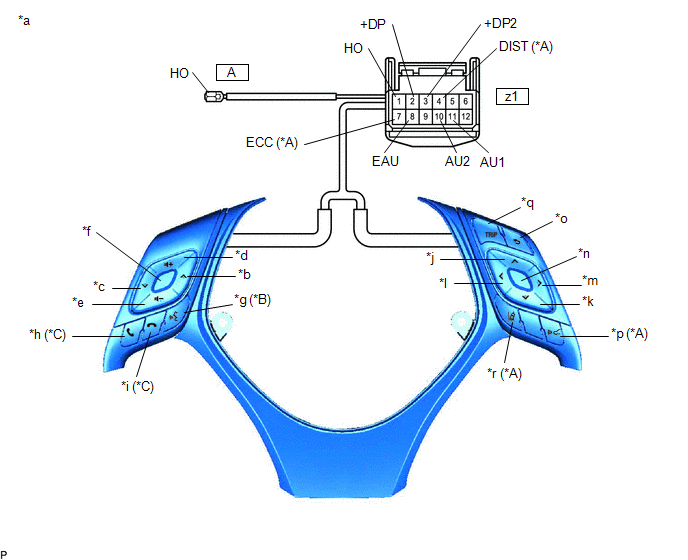

Componente no conectado al mazo de cables (Conjunto del interruptor de la almohadilla del volante) |
*b |
Buscar+ |
|
*c |
Buscar- |
*d |
Volumen+ |
|
*e |
Volumen- |
*f |
MODO |
|
*g |
Voz |
*h |
Descolgar |
|
*i |
Colgar |
*j |
Arriba |
|
*k |
Abajo |
*l |
Izquierda |
|
*m |
Derecha |
*n |
Intro |
|
*o |
Atrás |
*p |
Control de distancia |
|
*q |
TRIP |
*r |
Aviso de cambio involuntario de carril |
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
z1-11 (AU1) - z1-8 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor Seek+ pulsado |
Inferior a 2.5 Ω |
|
|
Interruptor Seek- pulsado |
313 a 345 Ω |
|
|
Interruptor VOL+ pulsado |
950 a 1,050 Ω |
|
|
Interruptor Volume- pulsado |
2,955 a 3,265 Ω |
|
|
z1-10 (AU2) - z1-8 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor MODE pulsado |
Inferior a 2.5 Ω |
|
|
Interruptor Colgar pulsado*1 |
313 a 345 Ω |
|
|
Interruptor Descolgar pulsado*1 |
950 a 1,050 Ω |
|
|
Interruptor de voz pulsado*2 |
2,955 a 3,265 Ω |
|
|
z1-3 (+DP2) - z1-8 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor izquierdo pulsado |
Inferior a 2.5 Ω |
|
|
Interruptor de subida pulsado |
313 a 345 Ω |
|
|
Interruptor de descenso pulsado |
950 a 1,050 Ω |
|
|
Interruptor derecho pulsado |
2,955 a 3,265 Ω |
|
|
z1-2 (+DP) - z1-8 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor Enter pulsado |
Inferior a 2.5 Ω |
|
|
Interruptor TRIP pulsado |
313 a 345 Ω |
|
|
Interruptor Back pulsado |
950 a 1,050 Ω |
|
|
z1-4 (DIST) - z1-7 (ECC)*3 |
Ningún interruptor pulsado |
1 MΩ o superior |
|
Interruptor de control de distancia pulsado |
Inferior a 2.5 Ω |
|
|
Se presionó el interruptor de alerta de cambio involuntario de carril |
228 a 252 Ω |
|
|
z1-1 (HO) - A-1(HO) |
Siempre |
Inferior a 2.5 Ω |
Si el resultado no es el especificado, reemplace el conjunto del interruptor de la almohadilla del volante.
|

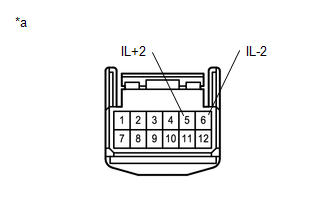

(b) Compruebe si se encienden las luces. (1) Aplique tensión de la batería entre los terminales del interruptor y compruebe el estado de la iluminación del conjunto del interruptor de la almohadilla del volante. Estándar:
Si el resultado no es el especificado, reemplace el conjunto del interruptor de la almohadilla del volante. |
|
