EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/Instalación del conjunto de la almohadilla del volante se muestran a continuación.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas Sistema de parada y arranque
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

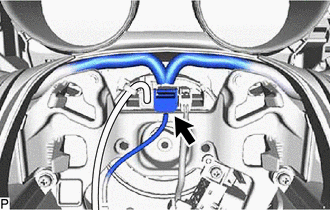

(a) Desconecte el conector del subconjunto del cable espiral con sensor. |
|

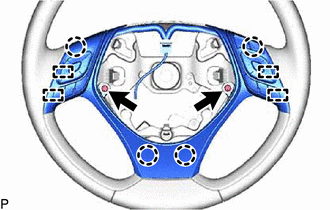

(b) Quite los 2 tornillos. |
|
(c) Desenganche las 4 abrazaderas y los 4 pasadores y extraiga el conjunto del interruptor de la almohadilla del volante.
