Toyota CH-R Manual de Taller: Ajuste
AJUSTE
PROCEDIMIENTO

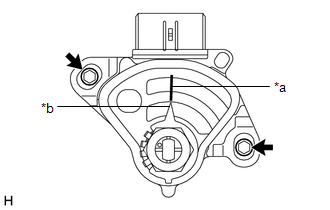

1. AJUSTE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
(a) Accione el freno de estacionamiento y mueva la palanca de cambios a la posición N.
|
(b) Afloje los 2 pernos del interruptor de posición de estacionamiento/punto muerto. |
|
(c) Alinee el saliente con la línea básica de punto muerto.
(d) Mantenga el interruptor de posición de estacionamiento/punto muerto en esta posición y apriete los 2 pernos.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
(e) Tras el ajuste, compruebe el funcionamiento del interruptor de posición de estacionamiento/punto muerto.
Haga clic aquí .gif)
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL FUNCIONAMIENTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO
MUERTO
(a) Aplique el freno de estacionamiento.
(b) Coloque el in ...
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
*a
Componente no conectado al mazo de cables
(interruptor de posició ...
