Toyota CH-R Manual de Taller: Componentes

Toyota CH-R Manual de Taller / Sistemas Complementarios De SujeciÓn / Sensor Del Airbag Trasero / Componentes

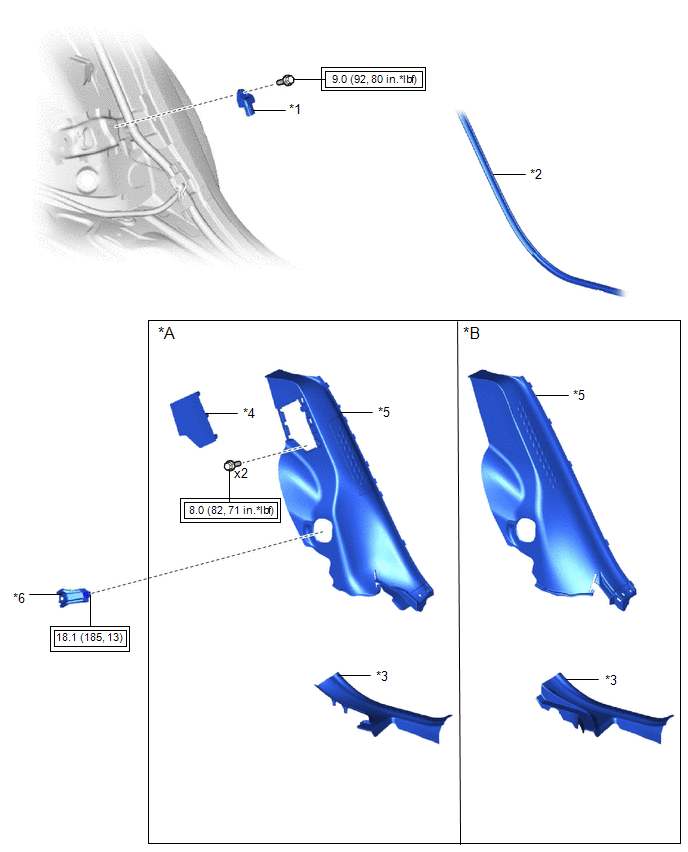

COMPONENTES

ILUSTRACIÓN

*A

Con airbag lateral del asiento trasero

*B

Sin airbag lateral del asiento trasero

*1

SENSOR DEL AIRBAG LATERAL N° 2

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

*3

ESTRIBO DE LA PUERTA TRASERA

*4

CUBIERTA DEL MONTANTE TRASERO

*5

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO

*6

SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-
    Sensor Del Airbag Trasero
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...
